Sauzal registro del sitio

ATRAS

Datos Generales Sitio

  • Frecuencia central: 11.1 MHz
  • Ancho de Banda: 100 KHz = 0.1 MHz (11.05<11.1<11.15) MHz
  • Resolucion radial: 1.5 km
  • Atenuación de cable heliax (TX): por especificaciones 0.672 dB/100 m @ 10 MHz, en 200 m tenemos aproximadamente 3.7 dB de atenuación
  • Tipo de Antenas Receptoras: Arreglo cuadrado, entre cada antena 7.86 m, diagonal 11.11 m ftp://ocomex.ens.uabc.mx/Dania/01FOTOSSITIOS/20160218.jpg
  • Distancia cables de antenas Rx: 280 m del contenedor al sitio nuevo

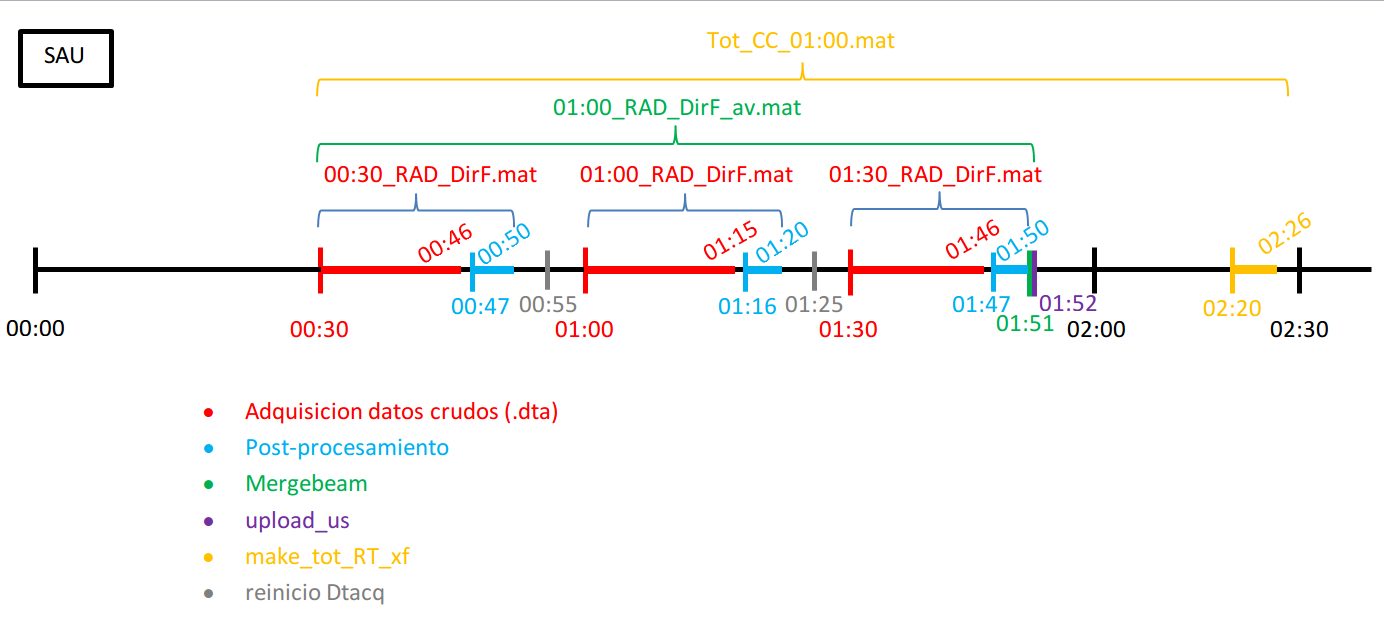

  • Mediciones dtacq cada 0 y 30 minutos
  • Post-procesamiento cada 17 y 47 minutos
  • Datos listos: 16 y 46 min
  • Mergebeam: 51 min
  • El PA parece tener una atenuacion interna por default de 3dBm
  • No. Serie DDS: 1-04
  • No. Serie CRx: 2-20
  • No. Serie PA: 1-04
  • No. serie Dtacq: D32098

24 mar 2017

cambiamos amplificador nuevo 1+04


09/mar/2017 (Isaac & Joha)

Volvimos a configurar el dds para cersiorarnos que la duracion del chirp fuera de 0.4333s. Esta modificacion se puede ver a partir del archivo 20170671830_sau.SORT_ant.gif


07/mar/2017 (Joha)

Modifique los encabezados de los .SORT, cambiando el TrueNorth de 291 a 264, apartir del archivo 20163370000_sau.SORT hasta 20170272330_sau.SORT de los datos que estan en la computadora del sitio y reprocese los datos.

los datos reprocesados estan en datos/sau/Reprocesados en el servidor.

/home/wera/wera_import/do_process_SORT_4dir 2017062 2017062 /home/wera/data/acq164_098 /home/work/Datos/WERA/sau/Reprocesados �

Todos los archivos antes del 3 de marzo tienen mal el norte verdadero.


20/feb/2017 (Eduardo)

  • El canal 2 murio. Se intercambio la antena 2 del Rx del barranquito por la antena 2 del arreglo dentro de la fabrica. El Canal 2 ya funciona y el canal 6 ya no. Conclusion: la antena activa del canal 6 no sirve. 20170520030_sau.RAD_DirF_av.mat

16/feb/2017 (Isaac y Johanna)

  • Modificamos el archivo ~/bin/mergebeam.m.3 para que genere bien el archivo av.mat. Hace un promedio con 3 archivos de media hora. Si hace falta un archivo no genera el av.mat
 El cambio se puede ver a partir del archivo 20170480200_sau.RAD_DirF_av.mat

15/feb/2017 (Isaac, Andy y Eduardo)

  • Pusimos una antena nueva en la posicion 3 (canal 8 del CRx) del Rx dentro de la fabrica y la antena que estaba mala del dia anterior la pusimos en el canal 7.
  • Pusimos atenuadores de 6 dBm en todos los canales dentro del CRx. Movimos el atenuador de perilla del PA a 7. 20170470030_sau.SORT_ant.gif. Los espectros en general se ven bien solo los canales 7 y 8 se ven ruidosos. No sabemos si es la antena/cable o el entorno
  • Dejamos los atenuadores de 6 dBm y bajamos la perilla a 6. Intercambiamos las 2 antenas de atras por las 2 de enfrente (del Rx del interior de la fabrica). Los cambios se pueden ver a partir del archivo 20170470130_sau.SORT_ant.gif


    Fotos comparando los resultados del 14 y 15 de febrero para la antena 1:

ftp://ocomex.ens.uabc.mx/wiki_uploads_open/espectros_ant1_sauzal.png


15/feb/2017 (Isaac)

  • Cambié la latitud y longitud del params.cfg
 LATD_004        = 31.0          !LAT degrees
 LATM_004        = 53.86         !LAT minutes
 LOND_004        = -116.0        !LON degrees
 LONM_004        = -42.89        !LON minutes
  • Cambié el true north del Rx del barranquito por 264°. Anteriormente estaba en 290° y estaba mal.
  • Actualicé también el params.mat

14/feb/2017 (Isaac, Andy & Eduardo)

Los canales 3,5 y 7 parecen estar muertos

  • intercambiamos los cables del canal 3,5 y 7 por 2,4 y 6. Segun el archivo 20170452000_sau.SORT_ant.gif el canal 5 y 7 se siguieron viendo mal por lo tanto el error proviene dentro del CRx. Para el canal 3 el error migro al canal 2 por lo tanto el cable/antena de la 3 esta mal. Abrimos el CRx y encontramos que el canal 5 y 7 no tenian las tarjetas para antenas activas
  • checamos que decayera el voltaje de las antenas activas de 10v a 5v con una T entre el CRx y el cable de la antena. La pregunta es: Por que decae el voltaje en el canal 5 y 7 si no tienen tarjeta dentro del CRx?
  • checamos la calidad de los cables con el TDR: todas las antenas estan bien. Las antenas del Rx en el barranquito tienen longitud de 297m y las antenas Rx dentro de la fabrica midieron 130 m
  • atenuamos los canales 1 2 3 y 4 dentro del CRx a 6dBm en baja ganancia (Mejoro bastante la senal: 20170452130_sau.SORT_ant.gif )
  • le aumentamos la atenuacion al PA. Movimos el atenuador de perilla de 5 a 6. Antenuador perilla 6. VSWR=1.8, in=-1.1, out=45db=31.6watts, refl=34.4db=2.75watts --> 8.70% se refleja. 20170452200_sau.SORT_ant.gif
  • cambiamos la antena 3 del Rx del barranquito por la antena 4 del Rx dentro de la fabrica. Regresamos el atenuador de perilla a 5. 20170452230_sau.SORT_ant.gif
  • Pusimos las tarjetas dentro del CRx a los canales 5 y 7. Pusimos atenuadores de 10 dBm dentro del CRx a todas las antenas. 20170460200_sau.SORT_ant.gif
  • intercambiamos el cable del canal 8 por el 6. Movimos el atenuador de perilla a 4. VSWR=1.9, in=1, out=46.6db=45.7watts, refl=36.3db=4.26watts --> 9.32% se refleja. El error migro por lo tanto ya sea el cable o la antena no funcionan. Nosotros suponemos que la antena 3 dentro de la fabrica es la que no funciona 20170460230_sau.SORT_ant.gif
  • Conservamos atenuacion de 10 dBm en todos los canales dentro del CRx y movimos la atenuacion de la perilla del PA a 6. 20170460300_sau.SORT_ant.gif
  • Pusimos atenuacion de 5 dBm en todos los canales dentro del CRx y movimos la perilla del PA a 5. Las modificaciones se pueden ver a partir del archivo 20170460400_sau.SORT_ant.gif
  • El disco duro de la PC de sau se saturo, por lo tanto cortamos todos los datos del 2015 a un disco duro externo:

sudo rsync -avz -P 2015* /media/wera/0e33aab1-21e1-4e83-bf5b-83a58fe5561f/
sudo rm -fr 2015*
* Copiamos tambien los datos del 2016 al disco duro externo

Manual del TDR: http://www.aemc.com/products/pdf/2127.81.pdf https://www.instrumart.com/assets/AEMC-CA7027-Manual.pdf


10/feb/2017 (Isaac,Andy, Chuy & Eduardo)

Pusimos las nuevas antenas activas hechas para 11.1MHz en el Rx del sauzal

Pusimos otro Rx cuadrado de antenas activas dentro de la fabrica

  • la antena 1 de la reja se conecto al canal 5 del CRx. En nuestra convencion el cable ahora corresponde a la antena 1
  • la antena 2 de la reja se conecto al canal 6 del CRx. En nuestra convencion el cable ahora corresponde a la antena 2
  • la antena 3 de la reja se conecto al canal 7 del CRx. En nuestra convencion el cable ahora corresponde a la antena 4
  • la antena 4 de la reja se conecto al canal 8 del CRx. En nuestra convencion el cable ahora corresponde a la antena 3

ftp://ocomex.ens.uabc.mx/wiki_uploads_open/nomenclatura.jpg


01/feb/2017 (Isaac,Andy & Eduardo)

Apagamos el radar (ultimo archivo disponible: 20170322000_sau.SORT_ant.gif)

Retiramos todas las antenas activas del Rx y tambien las de la reja para inspeccionarlas y rehacerlas para una frecuencia de 11.1 MHz


31/ene/2017 (Isaac & Eduardo)

Espectro con extrana clase de intermodulacion 20170311930_sau.SORT_ant.gif (11:30 am hora local)

hicimos zanjas para enterrar el cable que estaba expuesto donde anteriormente se encontraba el Tx y lo fijamos con cemento.

Intercambiamos los cables de la entrada del CRx de la siguiente manera:

  • cable 1 a la entrada 3
  • cable 2 a la entrada 4
  • cable 3 a la entrada 1
  • cable 4 a la entrada 2

El archivo 20170312300_sau.SORT_ant.gif confirma que ya sea el cable y/o la antena del canal 1 y 2 estan danados. Sabiendo esto se regresaron los cables a sus respectivas entradas normales.

El siguiente paso consistio en intercambiar la antena 1 del Rx por la antena 4 y la antena 2 por la 3. Los espectros con este cambio se pueden ver a partir del archivo 20170320130_sau.SORT_ant.gif


30/ene/2017 (Isaac & Eduardo)

Fuimos hacer una inspección visual al sitio:

  • Limpiamos conectores de las antenas 1 y 2 del Rx
  • Orientamos y fijamos bien la antena de la ubiquiti
  • Cambiamos el cable skosi (o como se escriba)

Sin embargo, a pesar de esto los espectros de los canales 1 y 2 no mejoraron. Los datos despues de estos cambios estan a partir del archivo 20170310200_sau.SORT_ant.gif


10/ene/2017 (Isaac & Johanna)

Debido a que el arreglo Rx está diseñado para una frecuencia de 13.5 MHz y nosotros estamos transmitiendo con una frecuencia de 11.1 MHz, tuvimos que hacer una corrección en software. Modificamos el archivo /home/wera/etc/PHAS_THEO_360_180deg.asc que contiene el valor de las diferencias de fase teóricas en un arreglo cuadrado. Multiplicamos las columnas 2,3,4 y 5 por un factor de 13.5/11.1=218.92/180=1.2162 . El archivo de las fases teóricas originales le cambiamos el nombre a PHAS_THEO_360_180deg_original.asc y lo dejamos ahí en el mismo directorio. Los cambios se pueden ver a partir del archivo 20170110000_sau.SORT_ant.gif


25/dic/2016 (Isaac)

A partir del archivo 20163581730_sau.SORT_ant.gif los espectros de la antena 1 y 2 comenzaron a verse mal


20/dic/2016 (Isaac)

A partir del archivo 20163552000_sau.SORT_ant.gif los espectros se generaron con la siguiente configuracion:

  • frecuencia 11.1, ancho de banda 100 KHz, todas las antenas en baja ganancia. Atenuadores dentro del Crx: todas las antenas en 3dBm. Atenuador perilla 5. VSWR=1.9, in=-0.1, out=45.8db=38watts, refl=35.3db=3.38watts --> 8.89% se refleja.

19/dic/2016 (Isaac)

A partir del archivo 20163542000_sau.SORT_ant.gif los espectros se generaron con la siguiente configuracion:

  • frecuencia 11.1, ancho de banda 100 KHz, todas las antenas en baja ganancia. Atenuadores dentro del Crx: 7dBm para ant 1, 5dBm para ant 2, 3dBm para ant 3, 1dBm para ant 4. Atenuador perilla 5. VSWR=1.9, in=-0.1, out=45.8db=38watts, refl=35.3db=3.38watts --> 8.89% se refleja.

9/dic/2016 (Isaac)

A partir del archivo 20163442030_sau.SORT_ant.gif los espectros se generaron con la siguiente configuracion:

  • frecuencia 13.5, todas las antenas en baja ganancia. Atenuadores dentro del Crx: 7dBm para ant 1, 5dBm para ant 2, 3dBm para ant 3, 1dBm para ant 4. Atenuador perilla 5. VSWR=1.9, in=-0.1, out=45.8db=38watts, refl=35.3db=3.38watts --> 8.89% se refleja.

8/dic/2016 (Isaac)

A partir del archivo 20163432030_sau.SORT_ant.gif los espectros se generaron con la siguiente configuracion:

  • frecuencia 13.5, todas las antenas en baja ganancia. Atenuadores dentro del Crx: 7dBm para ant 1, 5dBm para ant 2, 3dBm para ant 3, 1dBm para ant 4. Atenuador perilla 4. VSWR=1.9, in=1, out=46.6db=45.7watts, refl=36.3db=4.26watts --> 9.32% se refleja.

7/dic/2016 (Chuy, Johanna & Isaac)

  • frecuencia 13.5, todas las antenas en baja ganancia, con atenuadores de 10dBm dentro del Crx, antenuador perilla 5. 20163422000_sau.SORT_ant.gif, VSWR=1.9, in=-0.1, out=45.8db=38watts, refl=35.3db=3.38watts --> 8.89% se refleja.

A partir del archivo 20163422030_sau.SORT_ant.gif los espectros se generaron con la siguiente configuracion:

  • frecuencia 13.5, todas las antenas en baja ganancia, con atenuadores de 10dBm dentro del Crx, antenuador perilla 4. VSWR=1.9, in=1, out=46.6db=45.7watts, refl=36.3db=4.26watts --> 9.32% se refleja.

6/dic/2016 (Johanna & Isaac)

El PA parece tener una atenuacion interna por default de 3dBm

Llevamos por curiosidad el PA al limite de su potencia sin entrar a modo de panico:

  • frecuencia 13.5, todas las antenas en baja ganancia, sin atenuadores dentro del Crx, antenuador perilla 3. 20163411900_sau.SORT_ant.gif. VSWR=1.8, in=2, out=47.6db=57.5watts, refl=37db=5watts --> 8.6% se refleja.

A partir del archivo 20163411930_sau.SORT_ant.gif los espectros se generaron con la siguiente configuracion

  • frecuencia 13.5, todas las antenas en baja ganancia, sin atenuadores dentro del Crx, antenuador perilla 5.

VSWR=1.9, in=-0.1, out=45.8db=38watts, refl=35.3db=3.38watts --> 8.89% se refleja.


15/nov/2016 (Chuy & Isaac)

  • frecuencia 13.5, todas las antenas en baja ganancia, sin atenuadores dentro del Crx, antenuador perilla 5. 20163202100_sau.SORT_ant.gif. VSWR=1.8, in=0, out=45.8db=38.01watts, refl=35.2db=3.3watts --> 8.68% se refleja.
  • frecuencia 13.5, todas las antenas en baja ganancia, sin atenuadores dentro del Crx, antenuador perilla 7. 20163202130_sau.SORT_ant.gif. VSWR=1.9, in=-2.1, out=44.0db=25.11watts, refl=33.4db=2.18watts --> 8.68% se refleja.
  • frecuencia 13.5, todas las antenas en baja ganancia, sin atenuadores dentro del Crx, antenuador perilla 4. 20163202200_sau.SORT_ant.gif. VSWR=1.8, in=1, out=46.7db=46.7watts, refl=36.1db=4.07watts --> 8.71% se refleja.
  • frecuencia 13.5, todas las antenas en baja ganancia, sin atenuadores dentro del Crx, antenuador perilla 6. 20163202230_sau.SORT_ant.gif. VSWR=1.8, in=-1.1, out=45db=31.6watts, refl=34.4db=2.75watts --> 8.70% se refleja.
  • frecuencia 11.1, todas las antenas en baja ganancia, sin atenuadores dentro del Crx, antenuador perilla 7. 20163202300_sau.SORT_ant.gif. VSWR=1.8, in=-1.8, out=43.9db=24.5watts, refl=21.3db=0.13watts --> 0.53% se refleja.

Los archivos superiores a 20163202330_sau.SORT_ant.gif quedaron con la siguiente configuracion:

  • frecuencia 13.5, todas las antenas en baja ganancia, sin atenuadores dentro del Crx, antenuador perilla 7

14/nov/2016 (Todos)

  • frecuencia 13.5, antena 1 baja ganancia y sin atenuadores. Antena 2 en baja ganancia y con atenuador de 10 dbm. Antena 3 alta ganancia y sin atenuador. Antena 4 alta ganancia atenuador de 10 dbm. 20163192200_sau.SORT_ant.gif
  • frecuencia 11.1, antena 1 baja ganancia y sin atenuadores. Antena 2 en baja ganancia y con atenuador de 10 dbm. Antena 3 alta ganancia y sin atenuador. Antena 4 alta ganancia atenuador de 10 dbm. 20163192230_sau.SORT_ant.gif
  • frecuencia 13.5, antena 1 baja ganancia. Antena 2 en baja ganancia. Antena 3 alta ganancia. Antena 4 alta ganancia. Ninguna antena tiene atenuador. 20163192300_sau.SORT_ant.gif
  • frecuencia 11.1, antena 1 baja ganancia. Antena 2 en baja ganancia. Antena 3 alta ganancia. Antena 4 alta ganancia. Ninguna antena tiene atenuador. 20163192330_sau.SORT_ant.gif
  • frecuencia 11.1, todas las antenas estan en alta ganancia y sin atenuadores. 20163200000_sau.SORT_ant.gif
  • frecuencia 11.1, todas las antenas estan en baja ganancia y sin atenuadores. 20163200030_sau.SORT_ant.gif
  • frecuencia 13.5, todas las antenas estan en baja ganancia y sin atenuadores. 20163200100_sau.SORT_ant.gif

Los archivos superiores a 20163200100 quedaron con la siguiente configuracion

  • frecuencia 13.5, antena 1 baja ganancia y sin atenuadores. Antena 2 en baja ganancia y con atenuador de 10 dbm. Antena 3 alta ganancia y sin atenuador. Antena 4 alta ganancia atenuador de 10 dbm

9/sep/2016 (Pierre, Isaac, Eduardo, Xavier, Chuy, Johanna)

-No se pudo realizar las pruebas con el analizador de espectros porque la longitud de los cables es mayor a la resolución del equipo.
-Se desconecto el CRX-8.
-Se desconecto la computadora y sera cambiada por una NUC.
-Falta llevar teclado y CRX-8.
-distancia y return loss para el TX.

 return lossDistancia
imgrlossdist

Tareas por realizar:

-Se va a cambiar el sitio a una frecuencia de 11 Mhz.
-Cambiar el Tx: aumentando el diametro de la antena y arreglando los radiales preferiblemente a nivel de piso.


9-sep-2016 (Isaac)

Volví a modificar el archivo simbólico mergebeam.m para que solo promediara tres datos como anteriormente lo hacía. Al parecer un promedio de 3 archivos generados cada media hora es más robusto.

5-sep-2016 (Isaac)

Modifiqué el archivo simbólico mergebeam.m para que solo promediara dos datos ya que anteriormente estaba generando un promedio de tres archivos.


08/25/2016 (Isaac)

in /home/wera/work/matlab/hfr_process/make_lst2mat_one.m add the saving of the metavariables: load /home/wera/etc/params.mat and remove the details of the save command, i.e. save it all.


08/24/2016 (Xavier, Eduardo, Chuy) Se redujo la atenuacion del PA en 2 db (quedan atenuados 16 dB en total, 10 atenuador y 6 en perilla) Se queda transmitiendo PA en 20W


08/10/2016 (Chuy, Johanna) Se identifico una perdida de rango de 50km, en Sitio se encontro la antena 4 del TX en el suelo, se volvio a posicionar donde estaba. Se reviso PA obteniendo los siguientes datos:

Mode: 2, Gain 54.0, VSWR: 1.3, In: -3.1, Forw 41.6, Refl: 23.8, Temp: 44.6, 40.4 41.5


08/01/2016 (Isaac)

se agregó la nueva rutina de lindsey (con el nombre de dtacq2wera_compress.m ) al directorio /home/wera/wera_import de la computadora de Sauzal. Esta rutina sigue generando el mismo archivo .RAW que la rutina dtacq2wera.m pero además permite generar un archivo crudo comprimido x8 veces en formato .mat

Para poder correr esta rutina se modificó también el script en shell do_process_DTA.sh que es la rutina que se encarga de las órdenes del post-procesamiento de los datos.

Para que se puedan ver bragg lines descubrimos que en el scitp dtacq2wera_compress.m el orden de I-Q tiene que estar en modo "swap"

Los datos a partir del archivo: 20162141530_sau.mat ya cuentan con este procesamiento de manera correcta


26/07/2016 (Chuy)

Se reviso atenuador externo (entre DDS y PA) trabajando a 50 ohms

Se ajusto atenuador de PA a -8dBm


25/07/2016 (Chuy)

Se reinicio PA por problemas con temperatura


16/06/2016 (Chuy, Dania)

No estaba transmitiendo, la computadora se reinicio y no cargo sistema operativo.

Se reinicio Dtacq y PA

Transmitiendo normal

Pa en 44.5 dBm (28.18 W)


05/05/2016 (Dania)

No estaba transmitiendo:
El PA estaba en modo de pánico, estuve moviendo la perilla pero no cambiaba el poder de transmisión, Lo apague, espere un momento y lo encendí, quedo transmitiendo a 45 dBm (31 W)
Por la tarde fueron Vlado y Andy, encontraron que sacaron parte de los cables que van al Rx, los regresaron a su lugar.


03/05/2016 (Vlado, Gwen, Isaac, Andy, Dania)

Se hacen mediciones para encontrar el nulo
Se utiliza: -Analizador de espectros
-Antena sintonizada a la frecuencia del sitio
-VSWR
-Cables tipo N macho
-GPS

Setup:
-El Tx se desconecta el cable principal y se conecta al VSWR utilizando cables tipo N para que este fuera del arreglo de Tx.
-Se pone la antena en Pick Up y se conecta al analizador de espectros
-Con GPS se marca las mediciones en distancia y angulo\\ -Se mide la lectura de potencia del analizador de espectros\\

  • falta tabla*****

25/04/2016 (Cesar, Gwen, Dania) - se cambia CRX-8 al que estaba originalmente el No. 20,

14/04/2016 (Ian, José, Dania)
- se cambia CRX-8 con No. Serie 19, el que estaba originalmente era el No. 20, para descartar que algo en CRX-8 no este bien
- En Dtacq se cambia tiempo de adquisición solo para las siguientes pruebas al finalizar se regresaron a valores originales:
0,30 a 0,20, 40
25,55 a 18, 38, 58 (reboot)
17, 47 a 17, 37, 57 (postprocesamiento) \\

PRUEBAS
20161051720
- Potencia PA salida 46.8 dBm (47.863 W)
- Potencia PA entrada 0.8 dBm (0.001 W)
- Jumpers CRX-8: Baja Ganacia
- CRX-8: Atenuadores de 20 dB internos
CONCLUSIÓN: todo queda igual, no modifico nada cambiar de CRX-8, se deja para continuar pruebas

20161051740
- Potencia PA salida 46.8 dBm (47.863 W)
- Potencia PA entrada 0.8 dBm (0.001 W)
- Jumpers CRX-8: Baja Ganacia
- CRX-8: Atenuadores de 20 dB internos
- En la parte posterior del CRX-8 se agregan atenuadores fijos
***** Antena 1: 3 dB
***** Antena 2: 10 dB
***** Antena 3: 20 dB
CONCLUSIÓN: Antena 2 no quedo bine conectada, no hay mejoras

20161051800
- Potencia PA salida 40.9 dBm (12.303 W)
- Potencia PA entrada -5.2 dBm
- Jumpers CRX-8: Baja Ganacia
- CRX-8: Atenuadores de 20 dB internos
- En la parte posterior del CRX-8 se agregan atenuadores fijos
***** Antena 1: 3 dB
***** Antena 2: 10 dB
***** Antena 3: 20 dB
CONCLUSIÓN: regresar a 47 dBm, ANTES SE CAMBIAN JUMPERS A ALTA GANANCIA EN CRX-8

20161051820
- Potencia PA salida 40.9 dBm (12.303 W)
- Potencia PA entrada -5.2 dBm
- Jumpers CRX-8: ALTA Ganacia
- CRX-8: Atenuadores de 20 dB internos
- En la parte posterior del CRX-8 se agregan atenuadores fijos
***** Antena 1: 3 dB
***** Antena 2: 10 dB
***** Antena 3: 20 dB
CONCLUSIÓN: NO HAY CAMBIO

20161051840
- Potencia PA salida 46.8 dBm (47.863 W)
- Potencia PA entrada 0.8 dBm (0.001 W)
- Jumpers CRX-8: ALTA Ganacia
- CRX-8: Atenuadores de 20 dB internos
- En la parte posterior del CRX-8 se agregan atenuadores fijos
***** Antena 1: 3 dB
***** Antena 2: 10 dB
***** Antena 3: 20 dB
CONCLUSIÓN: NO HAY CAMBIO

20161051700
- Potencia PA salida 46.8 dBm (47.863 W)
- Potencia PA entrada 0.8 dBm (0.001 W)
- Jumpers CRX-8: ALTA Ganacia
- CRX-8: Atenuadores de 20 dB internos
- En la parte posterior del CRX-8 se agregan atenuadores fijos
***** Antena 1: 6 dB
***** Antena 2: 6 dB
***** Antena 3: 6 dB
CONCLUSIÓN: NO HAY CAMBIO, SE CAMBIARAN JUMPERS A BAJA GANANCIA

20161051720
- Potencia PA salida 46.8 dBm (47.863 W)
- Potencia PA entrada 0.8 dBm (0.001 W)
- Jumpers CRX-8: BAJA Ganacia
- CRX-8: Atenuadores de 20 dB internos
- En la parte posterior del CRX-8 se agregan atenuadores fijos
***** Antena 1: 3 dB, MINICIRCUITS QUE TRAJO PIERRE
***** Antena 2: 3 dB, MINICIRCUITS QUE TRAJO PIERRE
***** Antena 3: 3 dB, MINICIRCUITS QUE TRAJO PIERRE
CONCLUSIÓN: SE OBSERVA QUE NO LOS ATENUADORES NO FUNCIONAN

CONCLUSIÓN GENERAL DE PRUEBAS:
-Conseguir atenuadores buenos de 3 dB y poner en el panel posterior del CRX-8 para cada antena, con este nivel de atenuacion de observa menor ruido de fondo
-poner ferritas en todos los cables para eliminar el ruido electromagnético


13/04/2016 (Ian, Ryan, José, Stephi, Johanna, Dania)

- se apaga PA 18:18 UTC
- en Antenas 3 y 4 se agregan extensiones 3.29 m para mejorar las fases, color amarilla y verde
-Antena 2 con atenuadores de alta potencia de 5 dB
- se mide primer punto

- siguiente punto, la señal se pierde en el punto seleccionado originalmente, se selecciona otro punto \\ - Como la señal se distorsiona se deja en antena 2 solo 3 dB, en la siguiente grafica se puede observar que la señal enviada hacia las Tx se distorsiona debido al ruido generado por la fabrica.

ftp://ocomex.ens.uabc.mx/Dania/01FOTOSSITIOS/20160413
SETUP OSCILOSCOPIO para cada canal, VER BITÁCORA PARTICIPANTES DANIA


12/04/2016 (Ian, Ryan, Andy, Jose, Cesar, Dania)

- Se hace una antena para 13.5 MHz en laboratorio
- En sitio, Se apaga Pa a las 18:17 UTC
- Se conectan 2 cables con conectores tipo N unidos por un barrilito hembra-hembra para conectar al osciloscopio que se encuentra fuera de las Tx

                 mar
------------------------------------
1 2
(azul, canal 2) (morada, canal 3)
4 3
(amarilla, canal 1) (verde, canal 4)

Mediciones en oscilocopio en cuatro diferentes puntos, en todos observamos
-diferencias de fase
-diferencias en amplitud
En Lab se revisan gráficas de osciloscopio y las Tx están con diferencia de fase y amplitud
Para mejorar la fase se agregan tramos de cable
Amplitud se agrega atenuador

- se cambia el DDS con No. De Serie 1-04, el problema con el anterior DDS se detectó no se podía comunicar con el secundario del DDS
-PA se queda transmitiendo en 46.8 dBm (47.863 W), se tienen las siguientes lecturas de temperaturas del PA
Btm 33.6
mci 31
amb -3.0


11/04/2016 (Ian, Ryan, Andy, Jose, Stephi, Johanna, Dania)

Las antenas Tx estan orientadas de la siguiente forma:
mar
-----
1 2
4 3

- Se cambia el PA por el PA No. Serie 1-06
- No se podia comunicar con el PA, se cambia el rabbit por el que tenia el PA anterior
- Version del rabbit Marzo 18 2013
- El DDS se pone carga de 50 ohm para ponerlo en modo de calibración, no se puede comunicar con el secundario del DDS. (Ver videos en link)
ftp://ocomex.ens.uabc.mx/Dania/01FOTOSSITIOS/20160411
- La medición 20161021800 no tiene información, es cuando se cambia PA
- La medición 20161021900 es con el cambio de PA
- La medición 20161022200 A la antena 1 se dejan los 2 atenuadores de 10 dB dentro del CRX-8, pero se quitan de la antena 2, la medicion resultante quedo sin cambio, se regresan
- Poder de transmisión del PA 46.7 dBm (46.774 W) en la salida y 0.9 dBm (0.0001 W) entrada
- Con medidor de potencia se toman lecturas de valor de potencia de cada antena para saber si están transmitiendo
Antena 1 = -30.2 dBm
Antena 2 = -39.7 dBm
Antena 3 = -15 dBm
Antena 4 = -15.9 dBm
Los valores deberían ser similares entre si se realizara el siguiente ejercicio

Ejercicio en Tx Mediciones de Fase con Osciloscopio
- Se apaga el PA
- Se desconectan las 4 Tx
- Se conectan las Tx a los canales del osciloscopio
- Con Novatech se genera una señal y se envia con antena conectada a VSWR.
- Este ejercicio no funciona por que las antenas que llevamos no son para la frecuencia del Sauzal 13.5 MHz.
- NOTA: el osciloscopio se dejo en el centro de las Tx sera necesario poner el osciloscopio fuera de las Tx usando extensiones de cables de misma longitud


03/29/2016 (Andy, Dania)

a las 20 UTC Se verifica la orientación de las RX la orientación debe estar:

mar

1 2

4 3

como están

mar

4 3

1 2

Se modifica como debe estar en el CRX


03/18/2016 (Xavier, Vlado, Isaac, Andy, Dania)

Se puso un ventilador al PA

Archivo: 20160790130 Cable mal conectado

Archivo: 20160790200 con atenuador 10 dB dentro de CRX-8 en antenas 1,2,3,4 se cambia orden de conexion de antenas 4,2,3,1 JUMPERS: Baja Ganancia Potencia salida PA: 45.6 dBm (36.308 W)

Archivo: 20160790230 cada canal dentro del CRX-8 tiene 20 dB de atenuación SE REGRESA ORDEN DE CONEXIÓN 1,2,3,4 JUMPERS: Baja Ganancia Potencia salida PA: 46.6 dBm (45.709 W)

Archivo: 20160790300 Antena 2 y 4 se le quita atte de 10 dB en CRX-8 JUMPERS: Baja Ganancia Potencia salida PA: 46.6 dBm (45.709 W)

Archivo: 20160790300 SE REGRESA cada canal dentro del CRX-8 tiene 20 dB de atenuación JUMPERS: Baja Ganancia Potencia salida PA: 46.7 dBm (46.704 W)


03/17/2016 (Xavier, Vlado, Isaac, Andy, Dania)

Se inicia a las 0051 UTC del 18 de Marzo, se termina 03:30 UTC

Archivo: 20160780030 Potencia salida PA: 45.9 dBm (38.905 W) Antena 5 con una cobertura de 73.6 Km

Archivo: 20160780100 Potencia salida PA: 44 dBm (25.119 W) Antena 5 con una cobertura de 43.6 Km

Archivo: 20160780130 Potencia salida PA: 45 dBm (32.359 W) Antena 5 con una cobertura de 73.6 Km

se quitan atenuadores de 10 dB que se encuentran en las entradas del CRX-8 JUMPERS EN BAJA GANANCIA Se cambian los cables marcados del 5 al 8 a las entradas 1-4 del CRX-8 Se terminan los cables marcados del 1 al 4 con cargas de 50 ohm En el CRX-8 las entradas del 5 al 8 No se terminan

Archivo: 20160780200 Sin atenuador 10 dB dentro de CRX-8 en antenas 1,2,3,4 JUMPERS: Baja Ganancia Potencia salida PA: 45.2 dBm (33.113 W) la medicion no esta completa por que no se conecto el CRX

Archivo: 20160780230 SIN atenuador 10 dB dentro de CRX-8 en antenas 1,2,3,4 JUMPERS: Baja Ganancia Potencia salida PA: 44.2 dBm (26.3 W)

Archivo: 20160780300 con atenuador 10 dB dentro de CRX-8 en antenas 1,2,3,4 JUMPERS: ALTA Ganancia Potencia salida PA: 44.2 dBm (26.3 W)

Archivo: 20160780330 con atenuador 10 dB dentro de CRX-8 en antenas 1,2,3,4 JUMPERS: Baja Ganancia Potencia salida PA: 45.3 dBm (33.8 W)


03/07/2016(Dania)

sE El PA puede transmitir con una potencia máxima de 47 dBm (50 W), desde el 19 de Febrero se ha intentado dejar transmitiendo al PA con una potencia entre 46.1 dBm (40.738 W) a 46.3 dBm (42.658 W). Un factor es el aumento de temperatura detectadas por el PA

FechaPOT INPOT OUTAtte en PERILLA PA dBatenuador fijocomentarios
19 Feb-0.144.3 dBm (21.878 W)210 dBSe hicieron varias pruebas
1 Mar1.946.3 dBm (42.65 W)46 dB2:36 UTC archivo 20160620200_sau.SORT_ant.gif
3 Mar1.945.9 dBm (38.9 W)46 dB10 am, se hicieron varias pruebas y se espero un momento para saber si el PA entraba en modo de pánico y baja 7 dB
1.839.1 dBm (8.128 W)46 dB3 pm, se verifica desde servidor, se observa que entro en modo de pánico el PA y bajo 7 dB
4 Mar1.945.8 dBm ( 38.905 W)46 dB11 am, se verifica desde servidor, se observa que PA transmite con el mismo nivel de potencia de un día anterior
1.839.3 dBm (8.511 W)46 dB3 pm, se verifica desde servidor, se observa que entro en modo de pánico el PA y bajo 7 dB igual que día anterior
7 Mar2.046.2 dBm ( 41.687 W)46 dB10 am, se verifica en sitio, transmite con mismo nivel del 1 de Marzo
inout ( W)46 dB3 pm, se verifica desde servidor en QTa,

ftp://ocomex.ens.uabc.mx/Dania/sauzal mediciones.pdf


02/26/2016 (Dania)

se apaga pa, dtacq, crx, dds, PC para desconectar la PC del wattorimetro a las 23:50 UTC se enciende a las 00:07 UTC del 02/27/2016

ftp://ocomex.ens.uabc.mx/Dania/pruebas wattorimetro LERA SAUZAL


02/25/2016 (Dania)

se apaga pa, dtacq, crx, dds, PC para desconectar el dtacq y conectar la PC al wattorimetro a las 23:59 UTC se enciende a las 00:06 UTC del 02/26/2016


02/24/2016 (Dania)

se apaga pa, crx, dds, dtacq para desconectar el dds y conectar el dtacq al wattorimetro a las 23:42 UTC se enciende a las 23:53 UTC


02/23/2016 (Dania)

se apaga pa, crx, dds para desconectar el crx y conectar el dds al wattorimetro a las 23:42 UTC se enciende a las 00:00 UTC del 02/24/2016


02/22/2016 (Dania)

se apaga pa y crx para conectar el crx-8 al wattorimetro a las 22:46 UTC se enciende a las 22:52 UTC


02/19/2016 (Dania)

Se apaga PA a las 22:23 UTC para desconectar el wattorimetro y cambiar los niveles de potencia en el PA a las 1:04 UTC del día 02/20/2016 se deja encendido el PA con 44.3 dB de potencia en la salida y un atenuador fijo de 10 dB en la entrada del PA


02/18/2016 (Xavier, Vlado, Isaac, Andy, Dania)

Se calibraron los cables, para mas detalle ver archivo.

PENDIENTE ARCHIVO CORTE Y CALIBRACION CABLES

ftp://ocomex.ens.uabc.mx/Dania/CORTE Y CALIBRACION CABLES.pdf


02/16/2016(Xavier, Vlado, Isaac, Andy, Dania)

  • Se hace zanja que va por la parte de afuera del terreno vecino de la fábrica que baja hasta el nuevo sitio del RX ( Ver fotos)
  • Datos de donde se rento zanjadora

Rentas y Servicio Jello's

Rogelio Horta Castaneda, jellohorta@hotmail.com

Av. Colinas de Riverside #150-C Carretera Tijuana Ensenada km 103

174 7944, cel (646) 136 0834, (646) 108 0100, (646) 141 7937, (646) 188 9976

ftp://ocomex.ens.uabc.mx/Dania/01FOTOSSITIOS/20160215al17


02/15/2016 (Xavier, Vlado, Isaac, Stephania, Johanna, Andy, Dania)

  • se lleva cable RG213 para cortar cables de 180 m, manguera para cubrir cables. Se dejan extendidos dentro del patio de fábrica, donde sera el nuevo sitio de RX se deja listos los postes

Ver fotos y archivo CORTE Y CALIBRACION CABLES


18/12/2015 (Luis Felipe, César, Sthephi, Johana, Dania)

  • Se quita la antena 8 del sitio de prueba a las 20 UTC
  • Se conecta nuevamente al sitio original donde están las otras antenas
  • Se baja el nivel de potencia de transmisión del PA de 45 dBm a 43 dBm
  • Se termina a las 21 UTC

ftp://ocomex.ens.uabc.mx/Dania/01FOTOSSITIOS/20151218/foto1.jpg

ftp://ocomex.ens.uabc.mx/Dania/01FOTOSSITIOS/20151218/foto2.jpg


17/12/2015 (Xavier)

Las antenas 1 a 7 que estaban terminadas se conectaron nuevamente al CRX-8 Se aumenta el nivel de potencia de transmisión en el PA a 45 dBm (31.623 W)


16/12/2015 (Andy, Vlado, Dania)

El proceso se realiza de las 19 UTC a las 20:30 UTC Se desconectan las antenas 1 a 7 del CRX y se terminan en la entrada del CRX y en el cable de la antena, solo quedaron sin terminar los cables de las antenas 1 y 2 por falta de terminadores

ftp://ocomex.ens.uabc.mx/Dania/01FOTOSSITIOS/20151216/foto1.jpg

ftp://ocomex.ens.uabc.mx/Dania/01FOTOSSITIOS/20151216/foto2.jpg

La antena 8 se mueve de su sitio original a un sitio de prueba con un cable de 150 m,

ftp://ocomex.ens.uabc.mx/Dania/01FOTOSSITIOS/20151216/foto3.jpg

ftp://ocomex.ens.uabc.mx/Dania/01FOTOSSITIOS/20151216/foto4.jpg

Se dejará dos días de prueba para evaluar su desempeño

ftp://ocomex.ens.uabc.mx/Dania/01FOTOSSITIOS/20151216/foto5.jpg


15/12/2015 (Xavier, Andy, Dania)

Con un analizador de espectros se midió el ruido en varios sitios: En las antenas transmisoras, en las receptoras y en nuevo sitio en el terreno a un lado de la fábrica


1/12/2015 (Andy, Vlado, Cesar, Isaac, Dania)

Por la tarde se apaga el CRX-8 de las 00:28 a las 00:43 UTC se cambian los Jumpers de alta ganancia a baja ganancia.

Por la mañana se colocan las antenas del nuevo sitio del Tx, se enciende PA


30/11/2015 (Andy, Vlado, Cesar, Isaac, Dania)

18:43 UTC Se apaga el PA por que se movera el TX de lugar.

ftp://ocomex.ens.uabc.mx/Dania/Tx sauzal.png


26/11/2015 (Dania)

Se apaga el CRX-8 de las 19:00 a las 19:28 UTC

Se cambian los jumpers de todas las tarjetas Quadrature RX de baja ganancia a alta ganancia.


23/11/2015 (Andy, Dania)

se apaga CRX-8 de las 23:20 UTC a las 23:42

Canales 1,3, 5, 7 y 2,4 estan invertidos como se encuentra conectado en Radar de Villarino


19/11/2015 (Andy, Dania)

Se apaga CRX-8 de las 2114 UTC a 2145 UTC

En el CRX-8 se intercambiaron los canales I & Q, marcado en circulo rojo en foto

Lado I, parte de arriba Tarjetas LNA1, LNA3, LNA5, LNA7

Lado Q, parte de abajo Tarjeta LNA4

Se verifica que la señal que sale de los Canales I vayan del AD0 al AD7.

ftp://ocomex.ens.uabc.mx/Dania/01FOTOSSITIOS/20151119/CRXiside.jpg


04/11/2015 (Andy, Dania)

Se revisan los jumpers A, B, todas las tarjetas estan en B excepto canal 5 y canal 4, el jumper estaba tocando solo un pin del jumper B, se acomodo correctamente, se conecto la tarjeta del CRX-8 test para medir el nivel de voltaje en la salidas I y Q, en todos medimos 6 Vpp

Revisando las salidas I y Q creemos que estan invertidas las senales para los canales 1, 3, 5, 7 y 4

No hay mediciones UTC de 23:00 del dia 308 al 01:10 del dia 309


30/10/2015 (Pierre)

  • excellent voltage results from the transformer insertion; personally I would have maintained the EMI filter on input. Why? if the brushes on the bomba motor are old/dirty, they make sparks, which create EMI signal that propagates/get radiated from the supply wire and into the container. Just an if, not proven. Leave it like that now, we'll see later if it needs to be reinserted, ahead of the transformer.
  • verified that 24 bit and 16 bit data are not clipped. They are not clipped:
    • max(max(abs(data))) = 4266111 (clipping would be 8388608)
    • max(max(abs(sdata))) = 16305 (clipping would be 32768)
  • at 17:30 UT, remotely switched the PA off issuing the "s" command, so see if noise disappears
  • at 19:40 UT, remotely switched the PA back on issuing the "b" command

29/10/2015 (Cesar, Andy, Dania)

Cambio de transformador

No hay mediciones de 20:22 a 00:22

  • Se elimina el minitransformador (EMI FILTER) VER FOTO

ftp://bragg@ocomex.ens.uabc.mx/Dania/01FOTOSSITIOS/20151029/SAUZAL/IMG_0865.JPG

  • Se mide el voltaje que llega desde el cuarto de bombas al contenedor
Neutro a Tierra fisica, 43 V
Vivo a Neutro, 120 V
Vivo a Tierra fisica, 85 V
  • Se conecta el nuevo transformador de Isolacion marca Toroid Modelo ISB-120C, se hacen las siguientes mediciones para verificar que esta todo en correcto VER FOTO
Vivo a Neutro, medicion 120 V
Neutro a Tierra fisica, 27 mV es correcto, es un valor muy pequenio de voltaje como si tuviramos cero
Vivo a Tierra fisica, 120 V

ftp://bragg@ocomex.ens.uabc.mx/Dania/01FOTOSSITIOS/20151029/SAUZAL/IMG_0871.JPG

NOTAS:

  • En el transformador de Isolacion quedo conectado el monitor y el UPS.
  • En el UPS estan conectados el resto de los equipos
  • Se midio el voltaje entre tierras fisicas del cuarto de bombas y la tierra fisica del radar que fue de 0 V
  • Se comprobo que el contenedor y el rack estan conectados a tierra fisica.

15/10/2015 (Andres)

20152330 Todas las antenas están midiendo correctamente


14/10/2015 (Andres,Isaac,Xavier)

Problemas encontrados en Canal 4 y 5

Mediciónes

  • 1era.- 20152871830 Se intercambiaron los adaptadores de los filtros entre el canal 5 al 7.
                       (el error del canal 5 se paso a la 7)
  • 2da.- 20152871900 Se dejaron los adaptadores de los filtros igual que en la 1era medición y se intercambiaron los filtro del canal 5 al 7.
                       (el error se quedo en el canal 7)

Lo anterior comprobo que el error estaba en el adaptador del filtro

  • 3era.- 20152871930 Se dejaron los adaptadores de los filtros y los filtros tal y como estaban, pero se cambio el cable de la antena 3 al canal 4 y viceversa.
                       (el error del canal 4 se paso al 3)

Lo anterior comprobo que el error no estaba en el CRX8

  • 4ta.- 20152872000 Se regreso todo a su lugar, como al principio.
                        (los errores regresaron a su lugar de origen al canal 4 y el canal 5)
  • 5ta.- 20152872030 CRX-8 apagado
  • 6ta.- 20152872100 Se remplazo el adaptador del filtro en canal 5 por una nueva, se cambio la antena 3 al lugar de la antena 4 y viceversa.
                        (el error del canal 4 se paso al canal 3 y el error en el canal 5 se soluciono)

Lo anterior comprobo que elerror del canal 4 estaba en la antena.

  • 7ma.- 20152872130 Se regreso la antena 3 a su lugar y retiramos la antena 4 para hacerle pruebas en el laboratorio y reparala.
                        (se ve un error en canal 4, ya que la antena no esta en su lugar)

Conclusiones

  • Tarjeta del canal 5 dañada y remplazada. (a causa de un cable que esta haciendo corto)
  • Antena del canal 4 dañada. (Pruebas en proceso)

13/10/15 (Xavier, Andres, Isaac) seeking for the problem with channel 4 and 5 and

since, voltages on the antennas are fine, we thing the problem may be inside CRX8 we swapped cable 4 to 2 and cable 5 to 7 (file: 20152870100_sau.SORT). error on channel 4 moves to channel 2 but error on channel 5 still there. This mean their are different problems; on channel 4 the problem is on the cable, on chanel 5 the problem could be inside CRX8 (filter?)

files: 20152870130_sau.SORT, 20152870200_sau.SORT, 20152870230_sau.SORT wera bad test since by mistake the SCSI cable was umplug from dtaq.

file 20152870300_sau.SORT is back on business with problem on channel 4 now we know is from the cable (looking for solution) and problem on channel 7 due to filter and filter adapter swapped.


08/10/15 (Dania, Andres, Joahana y Stefani) all the active Rx antenas (with wrong wire length) were change for antennas with the correct wire length (1.95 m).

channels 4 and 5 ere defectives (to check next time)

we come back in the after noon to check voltages on antennas with "t" (Xavier, isaac, andy) we check all the voltages without antennas (around 10 V in all of them) and with the antenna plugged (around 5.5 V in all of them)


9/27-29/15 (Pierre, remotely)

  • added save last chirp to dtacq2wera
  • added params.mat and loaded to Beam.mat through mergebeam.m
  • change site name to radlab-xxx
  • added date to site_upload into sites-homedir
  • cleanup_pub to remove useless wera files
  • installed updated /etc/hosts with correct radlab-xxx names

(Lindsey Benjamin)

Changed to new dtacq2wera.m; first new file is 2720000


09/01/15 (Louis Marié)

Implementation of the python-only version of data acquisition.

No changes affecting the Hawaii version of data acquisition, but a few (max 4) raw data file were corrupted due to timing issue in the crontab between 31/08/15, 22:00 UTC and 01/09/15, 01:00 UTC.

Otherwise: introduction of github.com in the /etc/hosts file, to be able to synchronize the code developement.

Installation of various python modules:
- apt-get install python3-pip
- apt-get install python3-numpy
- apt-get install python3-scipy
- apt-get install python3-matplotlib
- apt-get install libhdf5-serial-dev
- apt-get install libnetcdf4
- apt-get install netcdf-bin
- apt-get install nco
- pip3 install netcdf4
- pip3 install bitstring
- pip3 install pyserial

Then:
- 'wera' added to the 'dialout' group in /etc/group, to allow communication to the DDS even when not root.
- installation of the software in directory ~/RADLAB_soft.
- the data go to /home/wera/data_python.
- installation of an acquisition script in the crontab.

To update the acquisition code from the github version:
- git checkout master
- git pull

So what's going on: basically, I have added a script in the crontab which:
- calls RADLAB_soft/hfdrutils/DDS.py to initialize the Novatech DDS parameters.
- calls RADLAB_soft/hfdrutils/DtAcq.py to open a network connection to the d-tacq, initialize it, initialize the internal clock routing inside it, launch an acquisition, and retrieve all the data via a TCP stream. On the host side, the channels are reordered, then the data are further decimated by 2 using an FIR filter. The data are stored in a netcdf-file, with a fairly documented header.
- calls RADLAB_soft/hfdrutils/toWERA_RAW.py to convert the netcdf-files to WERA RAW-files.
All the parameters are read from the site configuration file, sau.cfg.


27/8/15 (Vladimir)

Al revisar el almacenamiento del computador de la estacion Sauzal, encontré que el almacenamiento en la carpeta

 /home/wera/data

es de solo 274G, el espacio en el disco duro es el siguiente:

Filesystem || Size || Used || Avail ||Use% || Mounted on

  • /dev/sda1 || 16G || 6.9G || 8.0G || 47% || /
  • none || 4.0K || 0 || 4.0K || 0% || /sys/fs/cgroup
  • udev || 3.9G || 4.0K || 3.9G || 1% || /dev
  • tmpfs || 788M || 848K || 788M || 1% || /run
  • none || 5.0M || 0 || 5.0M || 0% || /run/lock
  • none || 3.9G || 324K || 3.9G || 1% || /run/shm
  • none || 100M || 44K || 100M || 1% || /run/user
  • /dev/sda3 || 886G || 273G || 568G || 33% || /home

es decir este computador tiene espacio para seguir almacenando información.


7/6/15 (Pierre)

  • made a mergebeam mask range 1-15 km azimuth 141-210 to NaN over Bahia de Todos Santos
  • implemented automatic mkdaydir with crontabbed mvdaydir

31/5/15 (Pierre)

  • cleaned up all configuration files, processing scripts, with later revisions.
  • software configuration of site is complete and backed up on ocomex in ocomex
  • NOT DONE YET: Lindsey's latest dtacq2wera at low memory usage.

30/5/15 (Pierre)

  • implemented etc/params.mat to include Scripps parameters in mergebeam

26/5/15 (Vladimir)

  • Working frequency 13.45 MHz
  • Low frequency 13.45 MHz (measured with the little radio)
  • High frequency 13.55 MHz (measured with the little radio)
  • Bandwidht 0.1 MHz
  • The working frequency is not the middle frequency of the chirp.

15/5/15. (Vladimir, Xavier, Pierre)

  • poner todos los aparatos electrónicos en la UPS para evitar problemas de tierra
  • encontró que la antena ubiquity había rotado 180 grado, se necesita una mejor fijación al mástil
  • guardado el PC temporal /home/wera en ocomex:/home/wera/ocomex-sau
  • reemplazado por el nuevo PC y restaurado /home/wera
  • eliminado router y PC conectado directamente a la ubiquity con IP 172.16.2.47
  • software no había sido cargado en dtacq de ahí lera_control no existía
  • configurar dtacq con IP 172.16.3.12 y PA con IP 172.16.4.21
  • configuración del amplificador para transmitir 44 dBM
  • todos los componentes operacionales

23/04/15. VGT

  • Se visitó la estación del Sauzal con el fin de reinstalar el computador (Xavier, Dania, Feliciano, Andrés, Juan y Vlado).

Ecuación para la conversion de dB en vatios
Vatios [W] = (10 ^ ((X-30)/10)); donde X es el valor en dB

Orden de encendido del radar cuando todo esta apagado (el apagado es en el orden inverso
1. UPS
2. Computador y Monitor
3. DDS
4. CRX-8
5. DTAC
6. PA-50

La señal de un radar es enviada por:
DDS: Generador de la señal
PA-50: Amplificador

La señal es recibida por:
CRX-8: Receptor
DTAC: Convierte la señal de análoga a digital.

En el router (198.168.1.11) log: admin; ps: admin.
* Attach devices: Para ver que equipos estan conectados al router.
* En /etc/hosts/: Se encuentra la tabla ruteo.

Trabajando con el telnet en el pa
* telnet pa 5220: terminal de comandos.
* telnet pa 5221: depuración.
* telnet pa 5222: monitor.

Para ver las tareas de cada usuario
crontab -l

Carpeta donde se almacenan los datos medidos
data/sau


Geometry GPS-based:

 31 N 53' 51.3"      31.8976
 116 W 42' 46.5"   -116.7129
 291 true north   141 to 261
 8.95 antenna spacing

Network

 UABC ubiquity 172.16.2.32
 SAU ubiquity 172.16.2.31
 router external 172.16.2.47
 router local 192.16.1.1  port forwarding 22 and 80 to PC
 PC  192.16.1.11
 d-tacq 192.16.1.12
 PA 192.16.16.1.21
 DHCP range 21-30

19/03/2015 (Gomez)

  • Verificación para subir datos dania
  • tambien en mi pc funciona dania jajaja
  • Ya vi el problema Juan, gracias :)

17/03/2015 (Gómez)

  • Hoy por la tarde se re-conecto el PA al TX, con una potencia de aproximadamente 20 watts, se decidió dejar esta potencia dado que el clima es muy caluroso.
En la terminal checar que la fecha de la computadora este correctamente, esto se hace viendo la hora con el comando date
Para conectarnos al D-tacq con el comando ssh root@dtacq (d-t1012q) #date
PA telnet pa 5222 control+] votar, ? help

watts= [10^(dbm/10)]/1000


11/03/2015 ( Gómez)

se realizo una prueba en la cual la salida del PA estaba conectada a una serie de atenuadores de aprox. -90 dbm al canal 4 del CR-X, esto con la intencion de poder determinar si el ruido era proveniente del PA.


05/03/2015 (Dania)

  • passwords
   d-tacq      dt 10-12q
   wera
   root                 0a   router      admin/admin
   ubiquity    ubnt
  • Setup in the spectrum analyzer to select cable
   Meas Setup> cable type (RG)> Select Cable (RG-213)
   distance (200 m)
   Autoscale
   Avg Number (1)
   FFT (1024)

Measurement of return Loss = 6.5 dB Antenna 2

           Best        Worst
 Frequency 13.463 MHz   13.082 MHz
 RL        7.7 dB       5.3 dB
 SWR       2.41         3.37
  • Adjust of de Direct Digital Synthetizer I-02 at -2.94 dBm

04/03/2015 (Dania) De lo anotado en la libreta de Xavier

(Conectada Antena 1 en RF input) -Setup Analizador de Espectros

  Mode> Spectrum Analyzer > Auto tune
  AMPTD Y SCALE > Spectrogram (source) > Frecc 8 MHz - 18.5 MHz

-Setup Two port insertation loss

  Meas> Tow port insertion loss
  Return > Star Frecc & Stop Frecc
Antena 113.5 MHz52.4 dB atte54.0 dB (crx off, queda igual)
Antena 213.5 MHz60.2 dB atte58.0 dB
Antena 313.5 MHz60.0 dB atte64.0 dB
Antena 413.5 MHz63.0 dB atte58.8 dB
Antena 813.5 MHz73dB atte (sin terminación de 50 ohm)
Antena 813.5 MHz73.5 dB atte (terminada en 50 ohm y conectada de nuevo)

Antena 2 13.5 MHz Min Max atte

                    60.5 dB   57.4 dB (todas las TX conectadas)
                    53.9 dB           (-FR)
                    65 dB     70 dB   (-BR)
                    54 dB     57.6 dB (-BR & BR)

Todas conectadas 13.5 MHz Min Max atte

                             60.9 dB   59.2 dB (todas las TX conectadas)
                             60 dB     65.5 dB (-FL)
                             53 dB     55.2 dB (-BL)

desconectando de RF input

Conectando Antena 2 a RF Output

 Mode > Stimulus REsponse > Measurement > Return Loss
 Input terminada en 50 ohm
 Se conecta terminación directo en antena
 L= 1.35 m
 en 61.9 m se tiene una atenuación de 5.6 dB

Worst Faults (Antena 2) Return Loss 43 dB 56.3 dB 56.6 dB Distance 134.9 m 127.06 m 61.19 m SWR 1.01 1.00 1.00

Antena 2 (13.45 MHz - 13.55 MHz, ganacia de cada antena)

13.5 MHzMaxAntena conectadaatte
57.9 dB57.9 dB+FL57.2 dB
60.8 dB67.8 dB+BL62.7 dB
57.0 dB63.6 dB+FR57.5 dB
57.7 dB60.9 dB+BR58.0 dB

Todas las TX con terminacion 50 ohm --> ganancia sin TX 72 dB

Tunning

 FRBRFLBL
Freq13.501 MHz13.5 MHz13.5 MHz13.5 MHz
SWR2.11.11.11.7
Xs325523
Rs61454535

Todas las Tx 58.8 dB (+FL, +FR 74 dB)

Todas Tx 52 dB (+FL, +FR con BL & BR en 50 ohm 72 dB)


01/17/2015 (Pierre)

  • somehow the computer had crashed and rebooted too slowly for the dtacq to wait.
  • dtacq did not mount the server disk and did not time-sync
 root@acq164_097 ~ #date
 Sun Feb 27 22:00:38 UTC 2000
  • rebooted the dtacq

11/29/2014 (Pierre)

  • reset frequency to 13.5 MHz at 20143332100

11/28/2014 (Pierre)

  • swapped I/Q in dtac2wera.m, first Bragg lines are 20143330830
  • changed frequency to 12 MHz at 20143331000 (DDS, sau.hdr)
  • very poor TX VSWR 2.6 suggesting that some cabling issue exists
  • very low voltage for PA power supply need adjustment or replacement
 2 0 54.0   2.6   1.8  45.1  38.0  7.2   46.3  40.7  42.8  21.8 0 0 1 1 1 1 1 687
  • weak signal resulting in short range
  • strong synchronous 120 and 180 Hz intermodulation correctly mapped to 0-Doppler
  • significant non-synchronous intermodulation (fans and motors)
  • occasional total blackout due to broadband noise 20143331830

Actions URGENT:

  • measure power arriving at each TX antenna, confirm all connections are good and explain why the perceived VSWR at PA is 2.6 while it should be 1.1-1.2
  • no proper RF grounding, put spark arrestor on TX between the RG213 short cable and the Andrew cable, attach directly to ground electrode
  • adjust PA power supply to 24.5 V
  • install isolation transformer
  • perform calibration.wera

11/27/2014 (Pierre)

  • entered local parameters for sau (and copied to ocomex) params.cfg wera_import/sau.hdr wera_import/sau.cal.hdr work/matlab/geo/sites_ang.mat work/matlab/geo/sites.mat
  • verified dtacq2wera
  • enabled ntpstats logging on /var/log/ntpstats
  • added missing wera coastlines

11/22/2014 (Pierre)

  • set PA to 45.5 dBm (will trip at 46.5 dBm)
  • in /ffs/dropbear/usr/local/bin/lera_control increased acquisition length to DURATION=900
  • programmed DDS to 13.5 MHz 0.43333 chirp length (see QC)
  • enabled ntp broadcast on local net
  • port forwarding 22 and 80 from router to PC

Edit - History - Print - Recent Changes - Search
Page last modified on March 28, 2017, at 09:04 PM PST
