San Quintin registro del sitio

ATRAS


Datos Generales Sitio

  • Sitio originalmente hecho para una frecuencia de 8.5 MHz. Direction Finding corregido mediante software
  • Frecuencia transmitida: 8.275 MHz
  • Ancho de Banda: 50 KHz = 0.05 MHZ (8.25<8.275<8.3) MHz
  • Resolucion radial: 3 km
  • Chirp length = 0.52 s
  • SHIFT=8
  • MT=3072
  • Mediciones cada 30 min
  • Post-procesamiento: 25 50 min
  • Datos listos: 18 48 min
  • Mergebeam: 04 min
  • La PC se reinicia una vez al dia a las 2:19:00 [GMT]
  • Una vez al dia a las 2:25:00 [GMT] los archivos rezagados se sincronizan al servidor de ocomex
  • True North arreglo sur: 354
  • True North arreglo norte: 27
  • Filtros dentro del CRx: 8-8.5 MHz
  • Todas las antenas son pasivas dentro del CRx
  • Todos los canales estan en baja ganacia dentro del CRx
  • Atenuador fisico detras del PA = 10 dBm
  • Atenuacion de perilla PA = 9 dBm
  • Entrada al PA = +18-10-9 = -1 dBm
  • VSWR=1.1, in=-1.6, out=44.8db=30.19watts, refl=17db=0.5watts
  • Teamviewer:
    • oorcoiio01@gmail.com
    • passwd: r@dl@b01
    • Your ID: 454037691
    • Password: fi95w9
  • No. Serie DDS: 1-17
  • No. Serie CRx: 2-21
  • No. Serie PA: 1-07
  • No. serie Dtacq: D32094

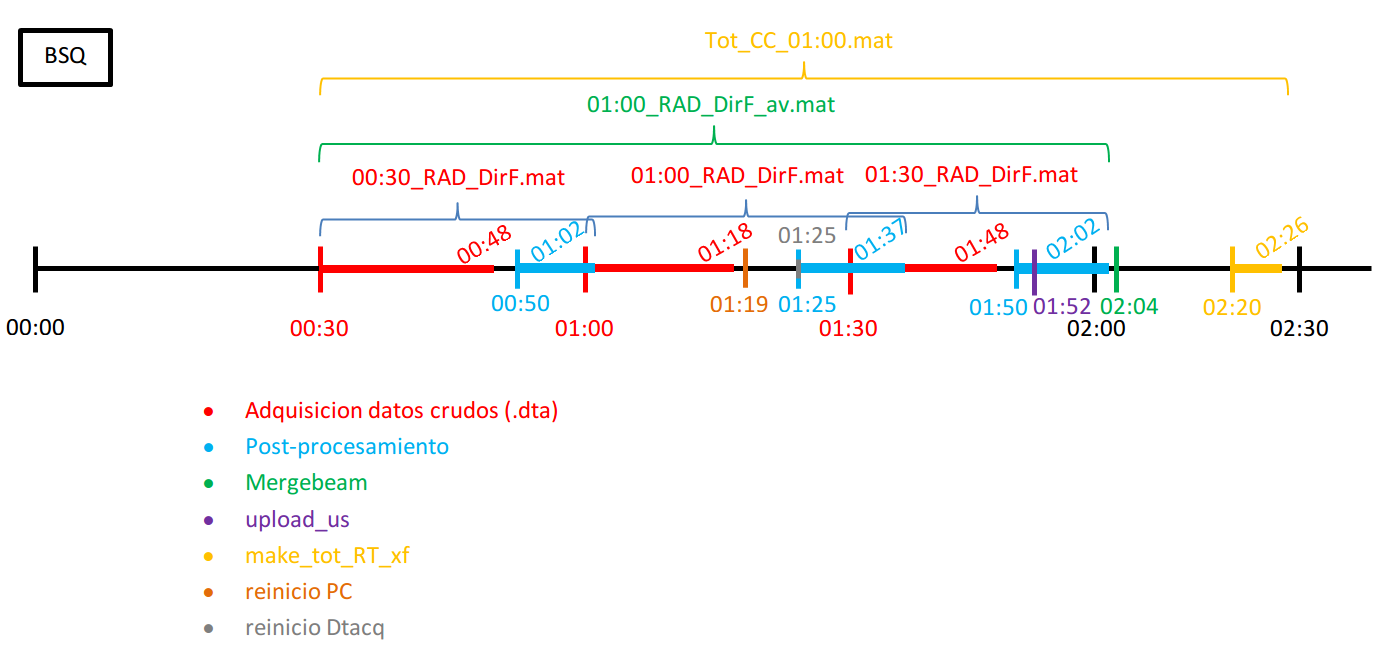

ftp://ocomex.ens.uabc.mx/wiki_uploads_open/crontab_bsq.png


15/Junio/2017 (Isaac)

Entrar al crontab de root y agregar:

 #Reinicio de PC para que el modem se conecte automaticamente
 19 * * * * /sbin/reboot

Entrar al crontab del dtacq y editar el reinicio del dtacq para que quede como:

 #Dtacq reboot
 25 * * * * /sbin/reboot

Ejecutar este comando en el dtacq para que surta efecto el crontab: cp /var/spool/cron/crontabs/root /ffs/dropbear/var/spool/cron/crontabs/root

Como la computadora se reinicia al minuto 19 y el postprocesamiento inicia al minuto 20, seguramente la PC no va alcanzar hacer el postprocesamiento. Para asegurarme de que el postprocesamiento se haga cuando la computadora esta completamente encendida voy a recorrer la hora del postprocesamiento en el crontab de la PC:

 # launch postprocessing
 25,50 * * * * /bin/csh /home/wera/wera_import/process_DTA.sh

Agregar al crontab una linea adicional para que se sincronizen los datos (*RAD_DirF.mat , *RAD_DirF_av.mat , *.gif) a ocomex cada vez despues de que se reinicie la computadora


13/Junio/2017 (Isaac)

  • El 23 de mayo de 2017 se midió el VSWR del RxA (el que está más pegado al mar y tomando la convención como si el mar estuviera en el norte):
RxAAntena 1Antena 2Antena 3Antena 4
Mínimo11.111
Rango de Frecuencias del Mínimo [MHz]8.1279-8.23308.0491-8.36328.2164-8.358.2553-8.3772
Sintonización para 8.5 MHz1.31.211
Sintonización para 8.275 MHz11.111
  • El 8 de Junio de 2017 se midió el VSWR del RxB (el que está más alejado del mar y tomando en cuenta el nuevo prototipo de antena):
RxBAntena 5 (Prototipo)Antena 6Antena 7Antena 8
Mínimo1.61.211.2
Rango de Frecuencias del Mínimo [MHz]8.38-8.588.63-8.818.33-8.348.14-8.38
Sintonización para 8.5 MHz1.61.41.21.4
Sintonización para 8.275 MHz1.91.71.11.2

08/Junio/2017 (Isaac, Chuy, Andy, Eduardo, Julian)


  • Se instala UPS
  • Se deja disco duro externo sincronizado con /data/bsq
    • Disco Externo queda montado en /home/wera/data2
  • Se conectan antenas restantes
    • Se conecta prototipo de antena (canal 5)
  • Se instaló teamviewer a la PC
  • Se agregó el criterio al mergebeam.m para que genere promedios cada 3 archivos solo si los datos estan completos y en el orden correcto.
  • Se editó el shell del mergebeam.csh para que tome la hora anterior como nombre del archivo (debido a que el mergebeam corre a los 4 min de cada hora y representa a los archivos de la hora anterior).
  • se editó el postprocesamiento para que solo se manden los .mat de los radiales y los .gif a ocomex. Además se añadieron unas líneas al postprocesamiento y al mergebeam.csh para que se respalde la información automáticamente al disco duro.

Adquisicion: 20171592300 se realiza con canales 5 y 7 intercambiados (antena 5 en canal 7 [prototipo] y antena 7 en canal 5)


23/Mayo/2017 (Xavier, Isaac, Chuy, Andy, Eduardo)


Se instalo la estación meteorológica

  • Es necesario ponerle los seguros en las uniones del tubo donde esta montada la estación
  • Pendiente de poner tensores
  • Revisar abrazaderas

Ubicacion del arreglo en las antenas TX

27/abril/2017 (Xavier, Eduardo, Chuy)


Dentro del Contenedor


Se encontraron problemas:

  • Los Conectores tipo N estan puestos en los cables no calibrados, las antenas no tenian conector.
  • El cable de poder del CRX tenia un falso contacto, motivo por el que se quedo apagado, este problema ya se soluciono.
  • Se cambio el tiempo de adquisiciones en el archivo lera_control del Dtacq.
  • Se retiro Dtacq, DDS, CRX8 y NUC del sitio para revision en laboratorio.
  • Se coloco modem Alcatel A585 sobre el contenedor conectado con extension USB a la NUC para conexion a internet.
    • NOTA
      • El modem no cuenta con Port fordwarding por lo que no permitira comunicacion SSH.
      • El cable USB es unicamente para alimentacion, la conexion a internet es de manera wifi.

En el TX


  • Se ocultaron los primeros 2 metros~ de cable de las antenas para evitar que los corten de nuevo.
  • Se oculta cable de las antenas con una mezcla de aserrin.

06/abril/2017 (Andy, Eduardo, Chuy)

Nota: Del 5 al 6 de abril

5/04/2017 Se instala electronica en contenedor

6/04/2017


Se instala corriente eléctrica dentro del contenedor.

  • Se presentaron problemas con el generador de alimentacion

Se Conecta cableado al generador de Diesel.

  • Se descarto la instalación por la parte trasera del edificio en donde se encuentra el generador, Ron pidió realizar la instalación por un costado del edificio.

Se instalan terminadores de 50 Ohms - 50 watts

Se inician adquisiciones encontrando problemas:

No hay comunicacion con PA-Dtacq y/o red externa.

   Solucion:
  • Se cambia configuracion para utilizar diferentes tarjetas de red en /etc/network/interfaces, se crea archivo de respaldo de configuracion anterior (interfaces.old)
    • Se Cambia configuracion IP Dtacq para que quede dentro de la misma red que NUC y PA.
      • Nueva IP de Dtacq 172.16.3.22
      • Nueva IP de Nuc eth0 172.16.3.1

Probando comunicacion:

  • Dtacq

64 bytes from dtacq (172.16.3.22): icmp_seq=1 ttl=64 time=0.327 ms 1 packets transmitted, 1 received, 0% packet loss, time 0ms rtt min/avg/max/mdev = 0.327/0.327/0.327/0.000 ms

  • PA

64 bytes from pa (172.16.3.21): icmp_seq=1 ttl=64 time=5.87 ms 1 packets transmitted, 1 received, 0% packet loss, time 0ms rtt min/avg/max/mdev = 5.873/5.873/5.873/0.000 ms

  • Red Externa

64 bytes from ext-189-247-160-94.uninet.net.mx (189.247.160.94): icmp_seq=1 ttl=58 time=87.9 ms 1 packets transmitted, 1 received, 0% packet loss, time 0ms rtt min/avg/max/mdev = 87.958/87.958/87.958/0.000 ms

Dtacq no monta NUC Solucion:

  • Se reconfigura archivo /etc/exports
    • Se cambia por nueva direccion IP.

172.16.3.1:/home/wera/data895207968 2816256 846893344 0% /mnt

Se encontro problema al reiniciar la computadora y conectarse a modem 3G

  • Cuando se reinicio la computadora aparece mensaje: Enter password to unlock your login keyring

The login keyring did not unlocked when you logged into your computer

Solucion: Places->System Tools->Preferences->Passwords and Keys: Click derecho sobre login -> Change Password -> Set to Blank

Direcciones IP

  • Se habilito actualizacion automatica de direccion IP en ocomex.

No se genera archivo SORT_ant_gif

  • NO SOLUCIONADO

Cables de Tx Cortados

  • Cables cortados en ambas antenas
  • Se soldo cable para unir cortes
  • Se puso modem por fuera del contenedor
  • Se cambio candado y es necesario comprar uno de seguridad
