Sabancuy

ATRAS

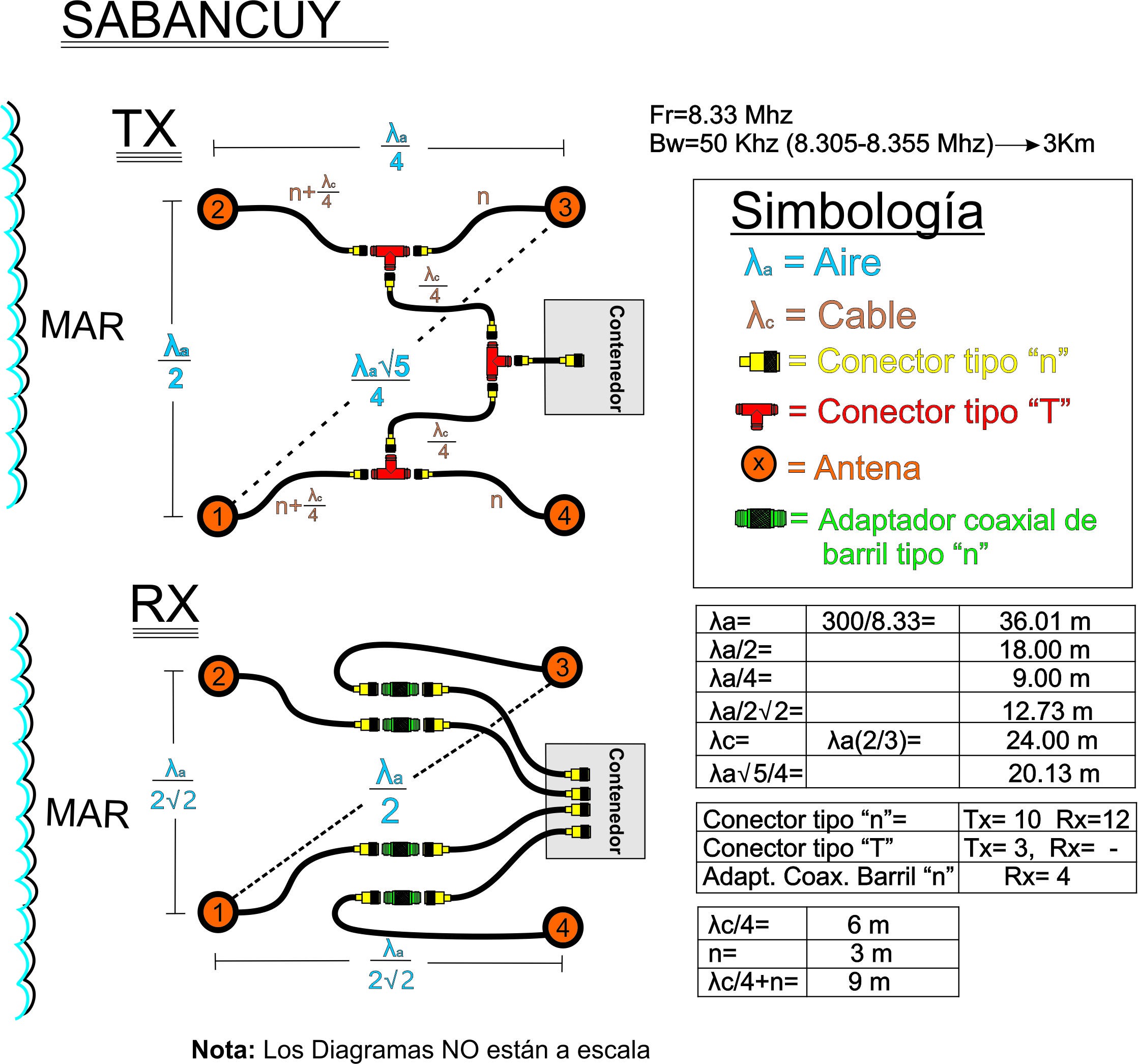

Datos Generales Sitio

  • Frecuencia transmitida: 8.33 MHz
  • Ancho de Banda: 50 KHz = 0.05 MHZ (8.305<8.33<8.355) MHz
  • Resolucion radial: 3 km
  • Chirp length = 0.52 s
  • SHIFT=8
  • MT=3072
  • Mediciones 15 45 min
  • Post-procesamiento 35 05 min
  • Reinicio dtacq 35 05 min
  • Mergebeam 47 min
  • True North: 5
  • Filtros dentro del CRx: pasa bandas de 8 a 8.5 MHz
  • Todos los canales dentro del CRx son pasivas
  • Todos los canales estan en baja ganacia dentro del CRx
  • IP NUC: 200.33.30.101
  • Perdida cable RG-213 por cada 30 m (100 ft) a 10 MHz = 0.6 db
  • RG213 @ 8MHz -> 100m -> loss 1.5 db
  • Longitud del cable del Tx = 250 m (checar esto con chuy, segun mis registros el cable es de 180m)
  • Perdida de potencia del cable RG-213 en 250 m = 5 db NO! si el cable es de 180m debe ser ~3 db!)
  • Longitud de los cables Rx: 40 m
  • Distancia Tx - Rx: 150 m
  • Atenuador fisico detras del PA = 10 dBm
  • Atenuacion de perilla PA = 9 dBm
  • Entrada al PA = +18-10-9 = -1 dBm
  • VSWR=1.1, in=-2.3, out=44.3db=26.9watts, refl=14.6db=0.2watts
  • Trnamsion real tomando en cuenta la perdida del cable = 44.3-5 = 39.3 db = 8.5 watts checar
  • No. Serie DDS: 1-11
  • No. Serie CRx: 2-17
  • No. Serie PA: 1-07
  • No. serie Dtacq: D42105 (29-nov-17: se verifico #D32102)

joha

20173152315_sab.SORT hasta ese archivo se estaban generando bien los espectros


30/nov.2017 (Xavier, Chuy)

Se instala UPS 1500VA (Mediano)

Se encuentran problemas con Licencia de Matlab Version R2007b Nota: Se solucionó ejecutando el siguiente comando desde el usuario matlablm:
/usr/local/matlab_2007b/etc/lmstart -c /usr/local/matlab_2007b/etc/license.dat

Primer archivo despues de instalacion del UPS: 20173341845

Archivo 20173341845 con shift 10 y power 45.3 (inside)


29/nov/2017 (Chuy, Xavier)

Se encuentra sitio con antenas 1 y 2 cortadas en el Rx <-- se repararon

Se revisa tierra fisicas

  • Nuestra toma (aterrizada)

Fase-Neutro 115.1
Fase-Tierra 115.5
Neutro-Tierra .4

  • Autotransformador

Fase-Neutro 115.8
Fase-Tierra 115.8
Neutro-Tierra 0

  • Corriente del campo

Fase-Neutro 114.8
Fase-Tierra 115.1
Neutro-Tierra .5

Valores del PA:

modes btm VSWR rf power i_28 temperatures v_28 loop
r t gain in forw refl btm mci amb
2 0 54.0 1.0 -1.2 45.4 1.9 5.8 35.2 32.2 36.7 26.4 0 0 1 1 1 1 1 683

Primer archivo (llegando al sitio con antenas danadas): 20173331445_sab.SORT_ant.gif
segundo archivo con ya antenas reparadas: 20173331715

  • Fase de Pruebas:

Archivo 20173331715 adquisicion normal shift 8 transmitiendo 45.4 dB
Archivo 20173331745 shift 6 transmitiendo 45.4 dB
Archivo 20173331815 shift 10 transmitiendo 45.4 dB <--el mejorcito
Archivo 20173331845 shift 12 transmitiendo 45.4 dB

Archivo 20173331915 shift 8 transmitiendo 44.4 dB
Archivo 20173331945 shift 12 transmitiendo 45.4 dB<-- Se repite adquisicion porque anterior no se realizo bien el postprocesamiento, No se generan archivos gif con shift 12
Archivo 20173332115 shift 12 transmitiendo 44.4 dB

Archivo 20173331815 shift 10 transmitiendo 45.4 dB
Archivo 20173332045 shift 10 transmitiendo 46.4 dB
Archivo 20173332115 shift 10 transmitiendo 47.4 dB
Archivo 20173332245 shift 10 transmitiendo 46.1 dB


21/Julio/2017 (Todos)

  • Se midió el VSWR del Tx:
TxAntena 1Antena 2Antena 3Antena 4
Mínimo VSWR1.11.21.31.4
Rango de Frecuencias del Mínimo [MHz]8.29-8.438.28-8.328-8.39-
Sintonización para 8.33 MHz1.11.31.31.4
  • Se midió el VSWR del Rx:
RxAntena 1Antena 2Antena 3Antena 4
Mínimo VSWR1.21.11.61.2
Rango de Frecuencias del Mínimo [MHz]8.1-8.158.1-8.277.49-8.798.26-8.33
Sintonización para 8.33 MHz1.41.22.41.2

Isaac (22/Jul/2017)

Experimentos con la potencia del PA:

  • Atenuador fisico detras del PA = 10 dBm
  • Atenuacion de perilla PA = 6 dBm
  • Entrada al PA = +18-10-6 = 2 dBm
  • VSWR=1.0, in=0.7, out=46.9db=48.9watts, refl=2-8.5db = 0.0015-0.02watts
  • Transmision real tomando en cuenta la perdida del cable (250m) = 16.79 watts

ver archivo: 20172032145_sab.SORT_ant.gif

  • Atenuador fisico detras del PA = 10 dBm
  • Atenuacion de perilla PA = 8 dBm
  • Entrada al PA = +18-10-8 = 0 dBm
  • VSWR=1.0, in=-1.3, out=45.3db=33.9watts, refl=2-8.5db = 0.0015-0.02watts
  • Transmision real tomando en cuenta la perdida del cable (250m) = 11.6 watts

ver archivo: 20172040045_sab.SORT_ant.gif hasta 20172041445_sab.SORT_ant.gif (los espectros se ven en general bien)

Isaac (23/Jul/2017)

  • Atenuador fisico detras del PA = 10 dBm
  • Atenuacion de perilla PA = 7 dBm
  • Entrada al PA = +18-10-7 = 1 dBm
  • VSWR=1.0, in=-0.2, out=46.3db=42.66watts, refl=12.8db = 0.02watts
  • Transmision real tomando en cuenta la perdida del cable (250m) = 14.6 watts

ver archivo: 20172041515_sab.SORT_ant.gif (los espectros se ven algo saturados)

  • Atenuador fisico detras del PA = 10 dBm
  • Atenuacion de perilla PA = 7 dBm
  • Entrada al PA = +18-10-7 = 1 dBm
  • VSWR=1.0, in=-0.2, out=46.3db=42.66watts, refl=12.8db = 0.02watts
  • Transmision real tomando en cuenta la perdida del cable (250m) = 14.6 watts
  • Atenuador tipo N de 10 db en cada canal detras del CRx

ver archivo: 20172041545_sab.SORT_ant.gif (los atenuadores detras del CRx parece ser que le estan metiendo ruido a los espectros)

  • Atenuador fisico detras del PA = 10 dBm
  • Atenuacion de perilla PA = 7 dBm
  • Entrada al PA = +18-10-7 = 1 dBm
  • VSWR=1.0, in=-0.2, out=46.3db=42.66watts, refl=12.8db = 0.02watts
  • Transmision real tomando en cuenta la perdida del cable (250m) = 14.6 watts
  • Atenuador tipo N de 2 db en cada canal detras del CRx

ver archivo: 20172041615_sab.SORT_ant.gif y 20172041645_sab.SORT_ant.gif (se siguieron viendo rayas raras en el primer archivo pero en el segundo ya no)

  • Atenuador fisico detras del PA = 10 dBm
  • Atenuacion de perilla PA = 7 dBm
  • Entrada al PA = +18-10-7 = 1 dBm
  • VSWR=1.0, in=-0.2, out=46.3db=42.66watts, refl=12.8db = 0.02watts
  • Transmision real tomando en cuenta la perdida del cable (250m) = 14.6 watts
  • Sin atenuadores detras del CRx

ver archivo: 20172041715_sab.SORT_ant.gif (se quitaron las rayas raras de los espectros pero se sigue viendo algo saturadon)

  • Atenuador fisico detras del PA = 10 dBm
  • Atenuacion de perilla PA = 7 dBm
  • Entrada al PA = +18-10-7 = 1 dBm
  • VSWR=1.0, in=-0.2, out=46.3db=42.66watts, refl=12.8db = 0.02watts
  • Transmision real tomando en cuenta la perdida del cable (250m) = 14.6 watts
  • sin atenuadores detras del CRx
  • antena 1 y 3 en alta ganancia, antena 2 y 4 en baja ganancia

ver archivo: 20172041815_sab.SORT_ant.gif (todos los canales se ven saturados)

  • Atenuador fisico detras del PA = 10 dBm
  • Atenuacion de perilla PA = 7 dBm
  • Entrada al PA = +18-10-7 = 1 dBm
  • VSWR=1.0, in=-0.2, out=46.3db=42.66watts, refl=12.8db = 0.02watts
  • Transmision real tomando en cuenta la perdida del cable (250m) = 14.6 watts
  • Atenuadores de 2 db atras del CRx en los canales 1 y 3
  • todos los canales en baja ganancia dentro del CRx

ver archivo: 20172041915_sab.SORT_ant.gif y 20172041945_sab.SORT_ant.gif (estan saturadas las antenas 2 y 3)

  • Atenuador fisico detras del PA = 10 dBm
  • Atenuacion de perilla PA = 8 dBm
  • Entrada al PA = +18-10-8 = 0 dBm
  • VSWR=1.0, in=-1.3, out=45.3db=33.9watts, refl=2-8.5db = 0.0015-0.02watts
  • Transmision real tomando en cuenta la perdida del cable (250m) = 11.6 watts
  • Sin atenuadores detras del CRx y todos los canales en baja ganancia
  • SHIFT=7 en el dtacq2wera_compress.m

ver archivo: 20172042015_sab.SORT_ant.gif y todos los de la tarde (los espectros se siguen viendo ruidosos)

  • Atenuador fisico detras del PA = 10 dBm
  • Atenuacion de perilla PA = 8 dBm
  • Entrada al PA = +18-10-8 = 0 dBm
  • VSWR=1.0, in=-1.3, out=45.3db=33.9watts, refl=2-8.5db = 0.0015-0.02watts
  • Transmision real tomando en cuenta la perdida del cable (250m) = 11.6 watts
  • Sin atenuadores detras del CRx y todos los canales en baja ganancia
  • SHIFT=8 en el dtacq2wera_compress.m

ver archivo: 20172050515_sab.SORT_ant.gif

===> Xavier (28/Jul/2017)

  • Se movió el equipo al rack
  • Se instalarón filtros pasabanda (de los echos a mano en USA) en los 4 receivers en uso
  • Atenuador fisico detras del PA = 10 dBm
  • Atenuación de perilla PA = 8 dBm
  • Entrada al PA = +18-10-8 = 0 dBm
  • VSWR=1.0, in=-1.3, out=45.3db=33.9watts, refl=2-8.5db = 0.0015-0.02watts

apartir del archivo: 20172100215_sab.SORT_ant.gif

Xavier (31/Jul/2017)

  • Atenuador fisico detras del PA = 10 dBm
  • Atenuación de perilla PA = 7 dBm
  • Entrada al PA = +18-10-7 = 1 dBm

status del PA modes btm VSWR rf power i_28 temperatures v_28 loop r t gain in forw refl btm mci amb 2 0 54.0 1.0 -0.2 46.3(42W) 7.8 6.3 40.1 38.3 42.6 26.5 0 0 1 1 1 1 1 694

apartir del archivo: 20172121345_sab.SORT_ant.gif

  • Atenuador fisico detras del PA = 10 dBm
  • Atenuación de perilla PA = 6 dBm
  • Entrada al PA = +18-10-6 = 2 dBm

status del PA modes btm VSWR rf power i_28 temperatures v_28 loop r t gain in forw refl btm mci amb 2 0 54.0 1.0 1.2 47.3(50W) 7.8 6.3 40.1 38.3 42.6 26.5 0 0 1 1 1 1 1 694

archivos: 20172121415_sab.SORT_ant.gif y 20172121445_sab.SORT_ant.gif

se removió el CRX8 para revisar canales ruidosos y ajustar mejor los filtros (se le adaptó una madera de sujesión) archivos: 20172121515_sab.SORT 20172121545_sab.SORT 20172121615_sab.SORT

sin crx8, porque hay diferente nivel de ruido en canal 2 ??!!

se volvió a poner el crx8 y se ajustó de nuevo el PA(no ganamos muho enviando 50w, mejor lo dejamos en 42w)

  • Atenuador fisico detras del PA = 10 dBm
  • Atenuación de perilla PA = 7 dBm
  • Entrada al PA = +18-10-6 = 2 dBm

status del PA modes btm VSWR rf power i_28 temperatures v_28 loop r t gain in forw refl btm mci amb 2 0 54.0 1.0 -0.2 46.3(50w) 10.6 6.3 41.9 38.6 41.9 26.5 0 0 1 1 1 1 1 694

archivo; 20172121645_sab.SORT

Isaac (08/Ago/2017)

  • Atenuador fisico detras del PA = 10 dBm
  • Atenuacion de perilla PA = 8 dBm
  • Entrada al PA = +18-10-8 = 0 dBm
  • VSWR=1.0, in=-1.3, out=45.3db=33.9watts, refl=2-8.5db = 0.0015-0.02watts
  • Transmision real tomando en cuenta la perdida del cable (250m) = 11.6 watts

ver a partir del archivo: 20172200145_sab.SORT_ant.gif
