Datos Generales Sitio

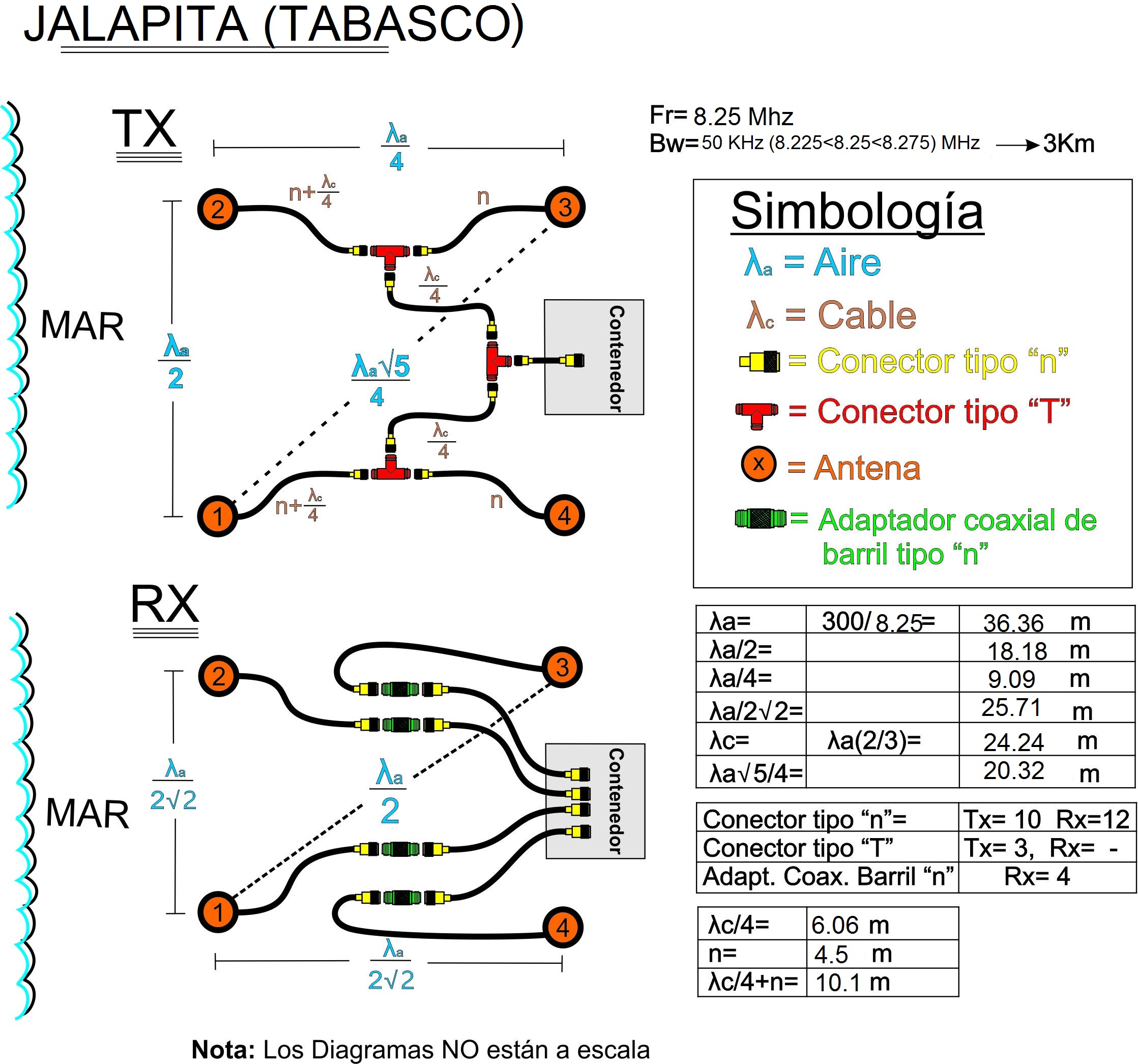

  • Frecuencia transmitida: 8.25 MHz (/lambda_a = 36.36 m)
  • Ancho de Banda: 50 KHz = 0.05 MHZ (8.225<8.25<8.275) MHz
  • Resolucion radial: 3 km
  • Chirp length = 0.52 s
  • SHIFT=8
  • MT=3072
  • Mediciones 15 45 min
  • Post-procesamiento 05 35 min
  • Reinicio dtacq 5 35 min
  • Mergebeam 47 min
  • True North: 31
  • Filtros dentro del CRx: Filtros ONR de 8 a 8.5 MHZ en antenas 1 a 4, sin filtros en antenas 5 a 8
  • Todos los canales dentro del CRx son para antenas pasivas (se instalaron antenas pasivas)
  • Todos los canales estan en baja ganacia dentro del CRx
  • IP NUC: 148.236.189.90
  • Perdida cable RG-213 por cada 30 m a 10 MHz = 0.6 db
  • Longitud del cable del Tx = 291 m
  • Longitud cables Rx: 250 m
  • Distancia Tx - Rx: 350m
  • Atenuador fisico detras del PA = 10 dBm
  • Atenuacion de perilla PA = 7 dBm Ver en campo
  • Entrada al PA = +18-7-10 = 0.5 dBm <--deberia ser esto
  • VSWR=1.1, in=0.3, out=45.8db, refl=15.8db <--lectura tomada el dia que se iniciaron mediciones en jalapita
  • Transmision real tomando en cuenta la perdida del cable = 45.8-5 = 40.8 db = 12 watts
  • No. Serie DDS: 3-06
  • No. Serie CRx: 2-11
  • No. Serie PA: 1-09
  • No. serie Dtacq: D32093

27 Nov 2017 (xavier y chuy @ site)

  • se ctivo nuevo IP y se removio el modem, ahora tenemos ip fijo con el puerto ssh abierto.
  • se actualizo la licencia de matlab
  • se instalo un UPS (APC2200) y se configuro para apagrce 5 minutos despues del corte de energia electrica y para regresar solo 5 min despues de que regrese la luz electrica
  • por la epoca del aņo (invierno) la temperatura ambiente esta baja (20-25 oC), por lo que el equipo se encuentra a buena temperatura. Salida del PA:

modes btm VSWR rf power i_28 temperatures v_28 loop r t gain in forw refl btm mci amb 2 0 54.0 1.1 0.5 46.3 19.5 6.3 37.6 29.1 37.3 26.6 0 0 1 1 1 1 1 686

  • espectros con buen rango (170 - 190 km)
  • mediciones de tierra fisica
    fase y neutro: 160 V
    neutro y tierra: 20 V
    fase y tierra; 180 V

diagnostico: la tierra es buena por que hay mas voltaje entre la fase y tierra, sin embargo neutro y tierra deberian ser cero...
OJO: como todo esta aterrizado a a la tierra (rack, lera enclosures, etc) los 20 v se pueden medir por todos lados....hay que ver de donce viene y si se puede eliminar


12/oct/2017 (Xavier)

  • Se inician mediciones en Jalapita (Tabasco)
  • Todas las antenas quedaron bien sintonizadas, salvo la antena rx2 que fue un tronco de palmera debido a que el poste de madera se rompio, el tronco de palmera es casi el doble de ancho que los postes de madera y se presume esta lleno de sal (estuvo expuesto a cantidades grandes de agua salada). Lo mejor que se pudo sintonizar fue con unj SWR=4 @ 8.25 MHz, pero no se observan mayores problemas en los espectros Doppler.
  • Cables Tx y Rx intactos, conectores y cables de fase lambda/4 muy bien instalados.
  • primeros espectros 20172850145_jal.SORT_ant.gif con rangos de 177 km
  • se cree que la corriente electrica esta induciendo ruido (lo mismo se sospecha en otros sitios como champoton, cam y jalapita). Revisar puesta a tierra y uso de UPS con filtro de 60Hz noise.
  • se instalo originalmente el DDS 1-06 pero se apagaba solo y aveces no volvia, se recupero para revisar en el laboratorio y se dejo instalado el dds 3-06
