Champoton

ATRAS

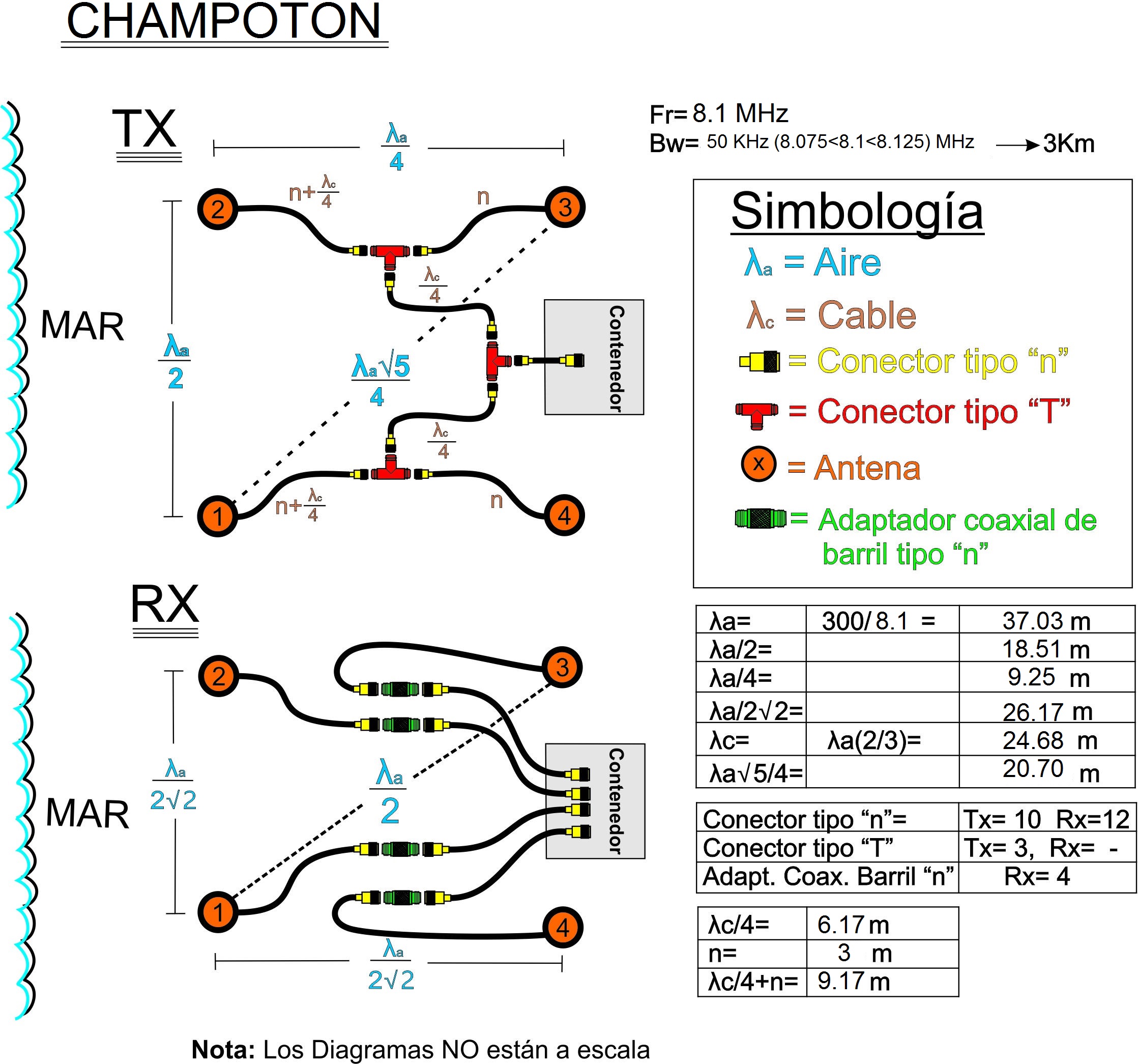

Datos Generales Sitio

  • Frecuencia transmitida: 8.1 MHz (/lambda_a = 37 m)
  • Ancho de Banda: 50 KHz = 0.05 MHZ (8.075<8.1<8.125) MHz
  • Resolucion radial: 3 km
  • Chirp length = 0.52 s
  • SHIFT=8
  • MT=3072
  • Mediciones 00 30 min
  • Post-procesamiento 20 50 min
  • Reinicio dtacq 15 55 min
  • Mergebeam 47 min
  • True North: 345
  • Filtros dentro del CRx: no hay filtros
  • Todos los canales dentro del CRx son para antenas activas
  • Todos los canales estan en baja ganacia dentro del CRx
  • IPs (servidos desde el tecnologico de champoton)
  • 192.168.5.105 -- Ubiquiti Master
  • 192.168.5.106 -- Ubiquiti Esclava
  • 192.168.5.107 -- NUC
  • 192.168.5.108 -- Modem
  • Perdida cable RG-213 por cada 30 m a 10 MHz = 0.6 db
  • Longitud del cable del Tx = 265 m (la perdida total fue de 5 db, medida al final del cable)
  • Longitud cables Rx: 230 m
  • Distancia Tx - Rx: 417m
  • Atenuador fisico detras del PA = 10 dBm
  • Atenuacion de perilla PA = 6 dBm
  • VSWR=1.1, in=-0.7, out=45.7db, refl=16.3db
  • Transmision real tomando en cuenta la perdida del cable = 45.7-5 = 40.7 db = 11.7 watts
  • No. Serie DDS: 1-18
  • No. Serie CRx: 2-21
  • No. Serie PA: 1-03
  • No. serie Dtacq: D32104

26/agosto/2018 (Chuy, andy, xavier)

el sitio tiene dos dias que dejo de generar espectros y perdió conexión con la red.

Se encuentra que el switch de internet (ubuquitys, nuc, modem de la oficina de las secretarias) no funciona, se cambia por otro y se re-conecta el adaptador usb-ethernet (al parecer tiene un falso). la red vuelve a funcionar.

se procede a revisar la auscencia de espectros, PA bién, CRX8 bién, no se aprecian daños exteriores o vandalismo, se revisa que el dds este generando señal con el radiecito, todo bién.

se revisan las antenas activas utilizando una T y se encuentra que el voltaje no se reduce de 10 a 5 V, por lo que se sospecha que las antenas activas estan dañadas....como se dañaron todas al mismo tiempo sigue siendo un misterio (un rayo?)

se procede a cambiar las antenas activas por nuevas usando diferentes longitudes de cable vertical para tratar de calibrar la ganancia.

archivospoder @ pa_out db (w)poder @ antenas db (w)shiftcomentarios de configuracióncomentarios de resultadosrango
20182381830_cha43(19)35(3)8sin ninguna antena conectada, solo CRX8el canal 1 parece tener menos ganancia que 2, 3 y 4. Parece deberse al crx8 ya que no hay antenas ni cables conectadosn/a
    moviendo cables....en proceso de realizar otras pruebas
20182382000_cha43(19)35(3)8Rx3 -> antact con cable de lambda/20. Rx4 -> antact con cable de lambda/12. Rx1 y Rx2 sin antenasse ve mejor el canal 4 (cable mas largo)~147 km
20182382030_cha43(19)35(3)8igual que la anteriorse ve mejor el canal 4 (cable mas largo)~147 km
20182382100_cha46(31)38(6)8igual que la anterior pero con más poderla antena 3 se ve mejor, la 4 se saturótoo much power
    empezó a llover mucho
20182382130_cha44(25)36(4)8igual que la anterior pero reducimos poderel 3 se ve poquito mejor que antes, el 4 se saturó
20182382200_cha44(25)36(4)8igual que la anteriorla 3 se ve mejor, la cuatro sigue un poco saturada
20182382230_cha45(31)37(5)8cambié el poder: ant1->3m (L/12), ant2->1m(L/35), ant3->1.87m(L/20), ant4->3m (L/12)se ve mejor la de L/12incompleto
20182382300_cha45(31)37(5)8igual que la anterior completase empezo a ver mejor la ant 3 (L/20)
toda la noche   toda la nochese vió mejor la ant 3 (L/20 )
20182391400_cha46(31)38(6)8igual que la anterior pero +1db incompleta
    cables desconectadosbuscando cable 1 dañado
20182391830_cha46(31)38(6)8igual que la anterior pero +1db incompleta
20182391900_cha46(31)38(6)8igual que la anterior completaant 4 muy ruidosa
20182391930_cha46(31)38(6)8igual que la anterior completaant 4 muy ruidosa
20182392000_cha46(31)38(6)8igual que la anteriordudosa
20182392030_cha46(31)38(6)8se cambió: ant 1 y 4->L/12 (3m); ant 2 y 3 L/20 (1.87m)
20182392100_cha46(31)38(6)8igual que la anterior 'completa se cambio tarjeta dañada dentro de antact 1dudosa
    problemas con cable de antena 1parece que es un conector
20182392230_cha46(31)38(6)8igual que la anterior 'completa
20182392300_cha46(31)38(6)8mucha lluviaant 2 y 3 (L/20) se ven tenues tal vez por lluviaant 4 muy ruidosa, continua problema con canal 1
20182392330_cha46(31)38(6)8mucha lluviaigual que la anteriorcontinua problema con canal 1
20182400000_cha46.7(47w)39(8w)8+ 1 bd completa
    lo dejamos asi toda la nocheel problema en antena 1 continuacanales 2 y 3 se ven mejor
20182401400_cha46.7(47w)39(8w)8encontramos el problema en ant 1, era un conector (adaptaor N a SMA dentro de antenaprimer archivo completoen proceso de ajustar vertical en ant 1 y 4 a L/20
20182401430_cha46.7(47w)39(8w)8ya todas las antenas act con vertical de L/20 y funcionandola antena 1 parece estar atenuada, posiblemente debido a que se colocaron 3 barrilitos para reparar el cablebuenos rangos de >150 km
20182401500_cha46.7(47w)39(8w)8se intercambia cable 1 por 2 atras del CRX8 (dentro del container) para descartar que sea algo interno del CRX8el canal con menor SNR se mantiene en 1, por lo que se deduce que no es efecto del cable, barrilitos o antenapudiera ser el CRX8 o el para rayos
20182401530_cha46.7(47w)39(8w)8se regresan cables 1 y 2 a sus lugares detras CRX8 (dentro del container)se conecta cable 1 directo (sin para rayos)continua la situacion, por lo que procedemos a habrir CRX8
20182401600_cha   CRX 8 desconectadono se encuentra nada raro (jumpers A/B gain y actant, estan OK ), se cambian algunos bypass-filters para descartar que sea eso
20182401630_cha46.7(47w)39(8w)8adquicision completa despues de haber habierto el CRX8la situacion persiste, basados en las pruebas anteriores creemos que es dentro del CX8buen rango > 150km , pero diferente SNR en canal 1
    se queda operando con esta configuraciónasi lo dejamos, creemos que debido a que el software normaliza la ganancia entre antenas no debe afectar mucho que el canal 1 tenga diferente SNR, aunque si es extraño
  • NOTAS:
  1. Se detectaron varios problemas con los cables Rx, el cable 1 estaba quemado a la altura de la cancha.
  2. Los cables 3 y 4 tienen continuidad entre ellos por el shield (creemos que el shield de ambos esta descubierto y mojado). el cable 2 aparentemente esta ok.
  3. Se reparó el cable 1; se insertó un tramo de cable de la esquina oeste a la esquina este de la cancha (todo el largo de la cancha), ya que estaba completamente trozado a la mitad. Los cables 3 y 4 quedan pendientes ya que al parecer el conductor central aun esta bien, aunque si será necesario cambiarlos.
  4. se dejaron las piedras al pie de las antenas sin cemento
  5. el adaptador USB a ethenet parece a veces fallar
  6. la estacion met no tiene conexion (se reviso dentro del contenedor y todo ok). El cable que sube al techo pudiera tener agua en la union (visible desde la parte de atras del edificio)
  • Acciones pendientes:
  1. Cambiar cables 3 y 4 (al menos) desde la esquina sur-oeste de la cancha (lado pegado a las antenas) hasta el pie de las antenas.
  2. Considerar cambiar los 4 cables Rx desde la esquina sur-este de la cancha (lado pegado a la escuela) hasta el pie de las antenas. Recordar que hay una extencion nueva (en el cable 1) que se puede recuperar.
  3. Abrir CRX8 e intercambiar tarjetas y cables para tratar de encontrar porque el canal 1 tiene diferente SNR.
  4. cambiar adaptador USB a ethernet
  5. revisar cable de est met

26/junio/2018 (Equinoxio, Jose Luis, Chuy)

Se cambia de toma electrica.

Se detecta falla en tomacorrientes de abajo (el que esta aterrizado)

Se deja equipo funcionando, no se espera medicion.


11/mayo/2018 (Ermenegildo, Jose Luis, Chuy) Pruebas:

Se hace adquisicion con los parametros originales, perilla en 6 shift en 8 20181311500_cha.SORT_ant.gif Mucho ruido, no bragglines, tenue braggline izquierda antena 4

2 0 54.0 1.1 0.2 46.7 19.8 6.5 37.0 28.5 34.9

Transmitiendo PA: 46.7 dB = 46.7 Watts Antenas: 41.7 dB =14.79 Watts

Se hace adquisicion con perilla en 8 shift en 8

2 0 54.0 1.1 -1.9 44.9 18.9 5.5 38.0 29.1 36.5 20181311530_cha.SORT_ant.gif No se obserban cambios significativos

Transmitiendo PA: 44.9 dB = 30.9 Watts Antenas: 41.7 dB = 9.77 Watts

Se hace adquisicion con perilla en 10 shift en 8 2 0 54.0 1.1 -3.9 43.1 17.3 4.8 37.2 29.1 36.3

20181311600_cha.SORT_ant.gif Se ve muy poca mejoria en las bragg lines, señales llenas de ruido

Transmitiendo PA: 43.1 dB = 20.40 Watts Antenas: 41.7 dB = 6.45 Watts

Se hace adquisicion con perilla en 6 shift en 9 2 0 54.0 1.1 0.2 46.7 20.6 6.4 36.9 28.5 35.3

20181311630_cha.SORT_ant.gif Se aprecian mejor las bragglines, gran cambio en antena 2, señales con menor ruido

Transmitiendo PA: 46.7 dB = 46.7 Watts Antenas: 41.7 dB =14.79 Watts

Se hace adquisicion con perilla en 8 shift en 9 2 0 54.0 1.1 -1.8 44.9 18.4 5.5 37.1 29.1 36.6

20181311700_cha.SORT_ant.gif Espectros mas limpios, bragglines mejor definidas

Transmitiendo PA: 44.9 dB = 30.9 Watts Antenas: 41.7 dB = 9.77 Watts

Se hace adquisicion con perilla en 10 shift en 9 2 0 54.0 1.1 -3.9 43.1 17.7 4.8 35.8 28.2 35.0 20181311730_cha.SORT_ant.gif

Transmitiendo PA: 43.1 dB = 20.40 Watts Antenas: 41.7 dB = 6.45 Watts

Se deja sitio midiendo con perilla en 10, atenuador fisico de 10 dB, shift en 9

Valores del PA: 2 0 54.0 1.1 -3.9 43.1 17.3 4.8 37.0 28.5 35.3

Transmitiendo PA: 43.1 dB = 20.40 Watts Antenas: 41.7 dB = 6.45 Watts

Ultimo archivo: 20181311800_cha.SORT_ant.gif

Se cambia adaptador DB9-USB por fallas con estacion meteorologica.

Se soluciono problema de estacion meteorologica.


10/mayo/2018 (Elmo, Jose Luis, Chuy)

Se da mantenimiento a los equipos (se limpia polvo)

Se limpia filtro del aire acondicionado

Se realizan pruebas con atenuacion:

Atenuador fisico 10 dB, perilla en 8 20181301700_cha.SORT_ant.gif Atenuador fisico 10 dB, perilla en 10 20181301730_cha.SORT_ant.gif Atenuador fisico 15 dB, perilla en 8 20181301800_cha.SORT_ant.gif

Ultimo archivo: 20181300000_cha.SORT_ant.gif

Valores en PA: 2 0 54.0 1.1 -3.9 43.2 17.7 4.8 35.6 27.6 34.2 26.3 0 0 1 1 1 1 1 696


09/mayo/2018 (Ermenegildo, Jose Luis, Chuy)

Se agregan 4 dB atenuacion en la perilla

Se cambia Shift a 9

Ultimo archivo: 20181300000_cha.SORT_ant.gif


Se dejaron de generar adquisiciones a partir del archivo: 20180012300

Aparentemente el disco duro de la NUC se lleno.


29/Nov/2017 (Xavier y chuy)

  • se actualizaron los ips, ahora servido por telmex, repetido con ubiquitis desde el ITC y con ip dinamico (se configura igual que erendira para que nos mande su ip, pero se puso un port-forwaring al ip servido por el modem del ITC para poder accesar desde ocomex.
  • los valores de tierra son:

En la pared:
fase y neutro: 135.3 V
fase y tierra: 131 V
tierra y neutro: 0.5 V
En el autotransformador
fase y neutro: 135 V
fase y tierra: 136 V
tierra y neutro: 0.1 V

  • Se revisan las mediciones:

Aasta el archivo 20173340230 fue como originalmente se encontraba el sitio. Se detecto mucho ruido (aparentemente la intermodulacion de 60Hz). La configuracion hasta el dia de hoy es: shift=8 y poder (dentro del contenedor): 46.7 db

Apartir del archivo 20173340330 las mediciones son con el mimso shift y el mismo power, unico cambio fue: se agrego UPS APCmod2200va
Espectros ruidosos aun con el UPS, se procede a realizar las siguientes pruebas.

Archivo 20173341500 con shift 8 y poder 46.4 (inside)
Archivo 20173341530 con shift 10 y poder 46.4 (inside)
Archivo 20173341600 con shift 10 y poder 47.2 (inside)
Archivo 20173341630 con shift 8 y poder 47.2 (inside) <--- Mejor
Archivo 20173341700 con shift 6 y poder 45.6 (inside)
Archivo 20173341730 con shift 8 y poder 46.6 (inside)
se queda en shift 9 y poder 46.9 a partir del archivo 20173341800

  • lectura del PA

2 0 54.0 1.1 0.3 46.9 19.8 6.6 35.5 31.0 36.8 26.1 0 0 1 1 1 1 1 697


25/sep/2017 (Xavier)


27/sep/2017 (Jesus, Andy, Eduardo)

Sintonizacion de antenas del TX:

Ant1: 1.5 BW: Ant2: 1.3 BW: Ant3: 1.4 BW: Ant4: 1.5 BW:


25/sep/2017 (Xavier, eduardo, andres, jesus)

Canales para instalacion de antenas TX

Tuberia presentada en cuarto de control

Proteccion antes de cemento para antenas Tx y Rx


25/sep/2017 (Jesus)

Se cambia configuracion de /etc/network/interfaces actualizandola a los siguientes valores:

eth0 iface eth0 inet static

   address 172.16.2.1
   netmask 255.255.255.0

eth1 iface eth1 inet dhcp

NOTA

Si por alguna razon eth0 se cambia de nombre y no reconoce la configuracion, es necesario ir al directorio:

cd /etc/udev/rules.d

y renombrar el archivo: #mv 70-persistent-net.rules 70-persistent-net.rules.old

Despues de esto es necesario reiniciar la maquina y cuando inicie nuevamente debemos levantar la interface eth0

  1. ifup eth0

Se deja configurado crontab de super usuario con la instruccion: @reboot ifup eth0 Para que automaticamente se levante la tarjeta de red conectada al switch.


07/oct/2017 (Xavier)

Despues de mucho batallar con el CRX-8 se encontro que la fuente de poder era la que no servia y por lo tanto no habia BraggLines.

mediciones con ~170 km de rango a partir de 2017279 (6 de octubre)

Sin embargo los espectros son ruidosos, no es direct path (no se observa cliping en los datos crudos), parecen ser intermodulaciones de 60 Hz de luz electrica.

Se aterrizo el sistema, se puso un auto transformador, pero no hay tierra, es roca (laja) y el tec de champoton tiene muchas bombas de aire operando, por lo que la corriente electrica es muy sucia. Habra que evaluar alguna forma de limpiarla.
